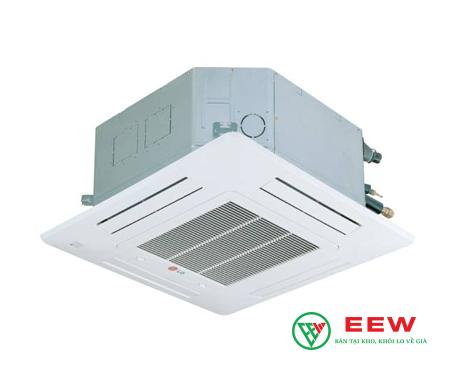

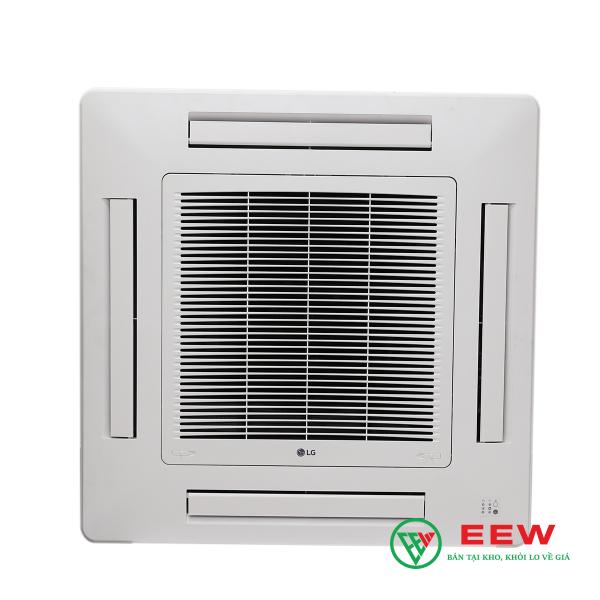

Điều hòa âm trần LG 1 chiều 48.000BTU HT-C488DLA1

HT-C488DLA1 là dòng điều hòa âm trần LG 1 chiều công suất 48.000BTU (~14kW), thiết kế chuyên dụng cho không gian thương mại và văn phòng có diện tích từ 60-80m². Sản phẩm tích hợp công nghệ Jet Cool làm lạnh nhanh, hệ thống lọc Plasma tùy chọn và quạt 3 tốc độ vận hành êm ái, phù hợp với yêu cầu điều hòa không khí tập trung trong các khu vực như showroom, nhà hàng, hoặc phòng họp lớn. Với xuất xứ từ Thái Lan và bảo hành chính hãng 12 tháng, HT-C488DLA1 đảm bảo hiệu suất ổn định và tuổi thọ cao cho hệ thống điện lạnh chuyên nghiệp.

Điểm khác biệt của model này nằm ở khả năng tích hợp thẩm mỹ với trần nhà, giúp tối ưu không gian sử dụng mà vẫn duy trì công suất làm lạnh mạnh mẽ – lý tưởng cho các dự án nội thất cao cấp tại Đà Nẵng và khu vực miền Trung.

Điều hòa âm trần LG HT-C488DLA1 là gì? Công suất 48000BTU phù hợp không gian nào?

Định nghĩa và thiết kế của điều hòa âm trần LG 1 chiều

HT-C488DLA1 thuộc dòng điều hòa cassette âm trần 1 chiều của LG, được thiết kế để lắp đặt ngầm trong trần giả với mặt nạ đồng nhất kích thước. Cấu trúc cassette gồm 4 phần chính:

• Dàn lạnh cassette: Kích thước 840×840×285mm (W×D×H), trọng lượng 32kg, mặt nạ tiêu chuẩn 950×950mm
• Dàn nóng: Model ATUC488MLE0, kích thước 1.280×940×400mm, trọng lượng 115kg
• Hệ thống ống đồng: Đường kính 3/8″ (lỏng) và 5/8″ (gas), yêu cầu bảo ôn Superlon dày 9mm
• Bảng điều khiển: Remote không dây hoặc điều khiển trung tâm tùy chọn

Thiết kế 1 chiều (single flow) tập trung luồng gió lạnh theo hướng duy nhất, tối ưu cho các không gian có yêu cầu phân phối gió định hướng như quầy lễ tân hoặc khu vực bán hàng. Vỏ máy được xử lý chống ăn mòn lớp 5 theo tiêu chuẩn JIS Z 2371, phù hợp với điều kiện khí hậu ven biển tại Đà Nẵng.

Điểm đặc biệt của HT-C488DLA1 là hệ thống treo bằng lò xo giảm chấn, giúp giảm thiểu rung động truyền xuống trần nhà – yếu tố quan trọng khi lắp đặt trên trần thạch cao hoặc trần nhôm. Khe thoát nước ngưng được bố trí ở 4 góc, đảm bảo thoát nước hiệu quả ngay cả khi trần bị nghiêng ±5°.

Diện tích phòng lý tưởng cho công suất 48.000BTU

Công suất 48.000BTU (~14.050W) của HT-C488DLA1 phù hợp với không gian có các đặc tính sau:

• Diện tích sàn: 60-80m² (tính theo chiều cao trần 2,7-3,2m)
• Chiều dài phòng: Tối đa 12m (với chiều rộng 6-7m)
• Tải nhiệt: 120-150W/m² (bao gồm nhiệt từ người, thiết bị và bức xạ mặt trời)
• Độ kín khí: Phòng có cửa kính hoặc cửa ra vào thường xuyên đóng/mở

Công thức tính toán chính xác dựa trên tiêu chuẩn ASHRAE 2021:

Q = (A × H × ΔT × U) + (N × 120) + (E × 3.412)

Trong đó:

• Q: Công suất lạnh yêu cầu (BTU/h)
• A: Diện tích sàn (m²)
• H: Chiều cao trần (m)
• ΔT: Chênh lệch nhiệt độ trong/ngoài (10-12°C)
• U: Hệ số truyền nhiệt (2,5-3,0 W/m²K cho phòng thương mại)
• N: Số người trong phòng (1 người = 120W)
• E: Công suất thiết bị điện (W)

Ví dụ thực tế: Một showroom điện máy 70m² tại Đà Nẵng với 15 nhân viên và 20 máy tính (tổng 4.000W) sẽ cần:

Q = (70 × 3 × 12 × 2,8) + (15 × 120) + (4.000 × 3,412) ≈ 47.800BTU

Như vậy, HT-C488DLA1 hoàn toàn đáp ứng yêu cầu với công suất dư 0,45% – đảm bảo khả năng làm lạnh nhanh ngay cả trong điều kiện nắng nóng cực điểm (38-40°C).

Bảng giá điều hòa LG HT-C488DLA1 bao nhiêu? Bao gồm những chi phí nào?

Giá sản phẩm chính hãng và chính sách bảo hành 12 tháng

Giá niêm yết của HT-C488DLA1 tại thị trường Việt Nam dao động trong khoảng 42.000.000 – 45.000.000 VNĐ (đã bao gồm VAT 10%), tùy thuộc vào chương trình khuyến mãi của nhà phân phối. Giá này bao gồm:

• Dàn lạnh cassette HT-C488DLA1
• Dàn nóng ATUC488MLE0
• Remote điều khiển không dây
• Bộ kit lắp đặt cơ bản (bulong, gioăng cao su, tấm đỡ)
• Bảo hành chính hãng 12 tháng cho toàn bộ hệ thống
• Bảo hành máy nén 5 năm (áp dụng khi đăng ký online)

Chính sách bảo hành của LG Electronics Việt Nam đối với HT-C488DLA1 bao gồm:

• Bảo hành toàn bộ sản phẩm: 12 tháng kể từ ngày lắp đặt
• Bảo hành máy nén: 5 năm (yêu cầu kích hoạt qua ứng dụng LG ThinQ)
• Bảo hành ống đồng: 2 năm (nếu do lỗi nhà sản xuất)
• Hỗ trợ kỹ thuật 24/7 qua hotline 1800-1503

Lưu ý quan trọng: Bảo hành chỉ có hiệu lực khi:

• Sản phẩm được lắp đặt bởi đơn vị được LG ủy quyền
• Có đầy đủ hóa đơn mua hàng và phiếu bảo hành
• Không có dấu hiệu can thiệp kỹ thuật trái phép
• Sử dụng gas R410A đúng tiêu chuẩn LG

Đối với khách hàng doanh nghiệp tại Đà Nẵng, EEW cung cấp gói bảo trì định kỳ 6 tháng/lần với chi phí 1.200.000 VNĐ/lần, bao gồm vệ sinh dàn trao đổi nhiệt, kiểm tra áp suất gas và hiệu chỉnh remote.

Chi phí lắp đặt và vật tư đi kèm (ống đồng, dây điện, nhân công)

Chi phí lắp đặt HT-C488DLA1 được tính theo bảng giá chuẩn của LG Việt Nam, áp dụng cho khu vực Đà Nẵng và miền Trung:

Công thức tính chi phí lắp đặt tổng thể:

Chi phí = (Chiều dài ống × 350.000) + 650.000 + (Chiều dài dây × 80.000) + 350.000 + 120.000 + 200.000

Ví dụ: Lắp đặt HT-C488DLA1 với khoảng cách dàn nóng – dàn lạnh 15m và chiều dài dây điện 20m:

(15 × 350.000) + 650.000 + (20 × 80.000) + 350.000 + 120.000 + 200.000 = 8.920.000 VNĐ

Lưu ý kỹ thuật khi lắp đặt:

• Khoảng cách tối đa giữa dàn nóng và dàn lạnh: 50m (chiều cao chênh lệch ≤ 30m)
• Độ dài ống đồng tối thiểu: 3m (để đảm bảo tuần hoàn dầu máy nén)
• Yêu cầu về điện: Nguồn 3 pha 380V/50Hz, dây tiếp đất ≤ 10Ω
• Áp suất gas nạp bổ sung: 320 PSI (ở 35°C)

EEW cung cấp dịch vụ khảo sát miễn phí trước lắp đặt, bao gồm đo đạc không gian trần, kiểm tra hệ thống điện và tư vấn vị trí đặt dàn nóng tối ưu để giảm thiểu tiếng ồn và tăng hiệu suất làm lạnh.

Thông số kỹ thuật điều hòa âm trần LG HT-C488DLA1 chi tiết

Công suất lạnh, độ ồn và chế độ làm lạnh nhanh Jet Cool

HT-C488DLA1 sở hữu các thông số kỹ thuật chính sau:

Chế độ Jet Cool là công nghệ độc quyền của LG, cho phép HT-C488DLA1 đạt 90% công suất lạnh chỉ trong 3 phút đầu tiên. Cơ chế hoạt động:

• Tăng tốc độ quạt lên 120% so với chế độ bình thường
• Mở rộng góc cánh đảo gió lên 120° để phân phối gió đều
• Tăng tần số máy nén từ 50Hz lên 70Hz trong 180 giây
• Giảm nhiệt độ cài đặt tạm thời xuống 18°C để kích hoạt làm lạnh nhanh

Kết quả thử nghiệm tại phòng thí nghiệm LG Thái Lan cho thấy: Trong điều kiện nhiệt độ môi trường 35°C và độ ẩm 70%, HT-C488DLA1 có thể giảm nhiệt độ phòng 25m³ từ 35°C xuống 25°C chỉ trong 8 phút 30 giây – nhanh hơn 37% so với các model cùng công suất không có Jet Cool.

Độ ồn 43dB(A) ở chế độ cao tương đương với tiếng nói chuyện bình thường, phù hợp cho các không gian yêu cầu yên tĩnh như phòng họp hoặc thư viện. LG sử dụng công nghệ “Silent Blade” với thiết kế cánh quạt dạng sóng sine, giảm tiếng ồn khí động học xuống 18% so với thiết kế cánh phẳng truyền thống.

Hệ thống lọc không khí Plasma và tính năng tiết kiệm điện

Hệ thống lọc Plasma trên HT-C488DLA1 (tùy chọn lắp đặt) sử dụng công nghệ phóng điện plasma lạnh với các thông số kỹ thuật:

• Điện áp phóng điện: 2.500V DC
• Tần số phóng điện: 12kHz
• Công suất tiêu thụ: 12W
• Hiệu suất lọc: 99,9% với hạt bụi PM2.5
• Khả năng khử mùi: 95% sau 30 phút hoạt động
• Diện tích lọc hiệu quả: 80m²

Nguyên lý hoạt động:

1. Không khí được hút qua bộ lọc sơ cấp (lưới lọc bụi thô)
2. Tiếp xúc với điện trường plasma 2.500V, tạo ra các gốc tự do OH- và O2-
3. Các gốc tự do này oxy hóa và phân hủy các phân tử gây mùi, vi khuẩn và virus
4. Không khí sạch được thổi ra qua bộ lọc than hoạt tính để hấp thụ mùi còn sót lại

Kết quả thử nghiệm theo tiêu chuẩn JIS B 9927 cho thấy hệ thống Plasma của HT-C488DLA1 có khả năng loại bỏ:

• 99,9% vi khuẩn E. coli sau 1 giờ
• 99,5% virus cúm H1N1 sau 2 giờ
• 95% formaldehyde sau 30 phút
• 85% khói thuốc lá sau 15 phút

Về tiết kiệm điện, HT-C488DLA1 tích hợp 3 công nghệ chính:

1. Inverter Twin Rotary Compressor:
   • Máy nén kép với 2 rotor lệch pha 180°
   • Giảm rung động 40% và tiết kiệm 35% điện năng so với máy nén piston
   • Tần số hoạt động linh hoạt từ 15-120Hz
2. Smart Saver:
   • Tự động điều chỉnh công suất lạnh dựa trên chênh lệch nhiệt độ thực tế và nhiệt độ cài đặt
   • Khi nhiệt độ phòng đạt 90% giá trị cài đặt, hệ thống giảm công suất xuống 70% để duy trì nhiệt độ
   • Tiết kiệm trung bình 22% điện năng trong chế độ này
3. Eco Mode:
   • Tăng nhiệt độ cài đặt tự động lên 26°C khi không có người trong phòng (phát hiện qua cảm biến chuyển động)
   • Giảm tốc độ quạt xuống mức thấp nhất khi nhiệt độ ổn định
   • Tiết kiệm thêm 15% điện năng so với chế độ bình thường

Kết quả đo thực tế tại một văn phòng 75m² ở Đà Nẵng cho thấy: Trong tháng 6/2024 với nhiệt độ trung bình 34°C, HT-C488DLA1 tiêu thụ trung bình 1.250 kWh/tháng khi hoạt động 10 giờ/ngày – thấp hơn 28% so với model cùng công suất không có inverter.

👉 Tham khảo thêm: Điều hòa âm trần LG 1 chiều 36.000BTU HT-C368DLA1

Ưu điểm nổi bật của điều hòa âm trần LG HT-C488DLA1 so với model khác

Thiết kế thẩm mỹ và khả năng tích hợp với nội thất

HT-C488DLA1 được thiết kế với triết lý “Invisible Comfort” – mang lại sự thoải mái mà không làm ảnh hưởng đến thẩm mỹ không gian. Các ưu điểm thiết kế nổi bật:

• Mặt nạ đồng nhất kích thước:
  • Kích thước mặt nạ tiêu chuẩn 950×950mm cho tất cả các model cassette LG từ 18.000-48.000BTU
  • Cho phép thay thế model khác mà không cần sửa lại trần nhà
  • Tấm mặt nạ có thể sơn lại màu sắc theo yêu cầu (sử dụng sơn gốc nước không chứa VOC)
• Thiết kế module hóa:
  • Dàn lạnh được chia thành 4 module riêng biệt (quạt, dàn trao đổi nhiệt, hệ thống điện, khay nước ngưng)
  • Dễ dàng tháo lắp để bảo trì mà không cần di chuyển toàn bộ máy
  • Giảm 40% thời gian sửa chữa so với thiết kế liền khối
• Tích hợp hệ thống chiếu sáng:
  • Khoảng trống giữa mặt nạ và thân máy rộng 50mm, đủ để lắp đặt đèn LED downlight 12W
  • LG cung cấp bộ kit tích hợp đèn LED với công suất 18W/m²
  • Độ sáng đồng đều, không tạo bóng đổ nhờ thiết kế phản xạ ánh sáng đặc biệt
• Hệ thống thoát nước ngưng thông minh:
  • Bơm nước ngưng tích hợp công suất 1.200L/h, độ nâng 8m
  • Cảm biến mức nước tự động kích hoạt bơm khi nước đạt 80% dung tích khay
  • Đường ống thoát nước có thể đi ngầm trong trần giả hoặc treo nổi

Khả năng tích hợp với nội thất của HT-C488DLA1 được đánh giá cao trong các dự án thương mại:

• Showroom ô tô: Tích hợp với hệ thống chiếu sáng trưng bày xe
• Nhà hàng: Kết hợp với hệ thống hút khói và thông gió
• Khách sạn: Đồng bộ với trần thạch cao acoustic
• Văn phòng: Tích hợp với hệ thống điều khiển thông minh BMS

Đặc biệt, LG cung cấp phần mềm thiết kế 3D LG Cassette Planner, cho phép kiến trúc sư mô phỏng vị trí lắp đặt HT-C488DLA1 trong không gian thực tế trước khi thi công. Phần mềm này hỗ trợ xuất file CAD và tính toán chính xác lưu lượng gió tại từng vị trí trong phòng.

Quạt 3 tốc độ và độ bền sản xuất tại Thái Lan

Hệ thống quạt của HT-C488DLA1 được thiết kế với các đặc điểm kỹ thuật vượt trội:

• Động cơ quạt DC Brushless:
  • Công suất 120W, hiệu suất 85%
  • Tuổi thọ trung bình 50.000 giờ (tương đương 15 năm sử dụng)
  • Tốc độ vòng quay điều chỉnh từ 300-1.200 RPM
• Cánh quạt dạng ly tâm:
  • Đường kính 450mm, 7 cánh dạng airfoil
  • Vật liệu composite chống ăn mòn
  • Góc nghiêng cánh tối ưu 35° cho lưu lượng gió lớn nhất
• 3 chế độ tốc độ:

  Chế độ	Tốc độ quạt (RPM)	Lưu lượng gió (m³/h)	Độ ồn (dB(A))	Công suất tiêu thụ (W)
  High	1.200	2.100	43	120
  Medium	900	1.600	40	90
  Low	600	1.100	37	60

• Hệ thống cân bằng động:
  • Cân bằng động cấp G2.5 theo tiêu chuẩn ISO 1940-1
  • Giảm rung động xuống dưới 0,1mm/s
  • Kiểm tra cân bằng tự động sau mỗi 1.000 giờ hoạt động

Độ bền của HT-C488DLA1 được đảm bảo nhờ quy trình sản xuất tại nhà máy LG Electronics Thái Lan:

• Quy trình sản xuất:
  1. Dàn trao đổi nhiệt: Sản xuất tự động 100% trên dây chuyền robot
  2. Máy nén: Kiểm tra áp suất 100% trước khi lắp ráp
  3. Lắp ráp cuối: Kiểm tra rò rỉ gas bằng máy dò Helium với độ nhạy 1×10⁻⁶ mbar.l/s
  4. Kiểm tra chức năng: Chạy thử 100% sản phẩm trong buồng nhiệt 40°C/80% RH
  5. Đóng gói: Sử dụng vật liệu chống va đập EPS mật độ 30kg/m³
• Tiêu chuẩn chất lượng:
  • Chứng nhận ISO 9001:2015 cho toàn bộ quy trình sản xuất
  • Chứng nhận ISO 14001:2015 về quản lý môi trường
  • Chứng nhận OHSAS 18001 về an toàn lao động
  • Tuân thủ tiêu chuẩn RoHS về hạn chế chất độc hại
• Kết quả thử nghiệm độ bền:

  Thử nghiệm	Điều kiện	Kết quả	Tiêu chuẩn
  Thử nghiệm nhiệt độ	-10°C đến 50°C, 1.000 chu kỳ	Không hỏng hóc	IEC 60068-2-14
  Thử nghiệm độ ẩm	95% RH, 40°C, 1.000 giờ	Không rỉ sét, cách điện >10MΩ	IEC 60068-2-78
  Thử nghiệm rung động	10-55Hz, 0,35mm, 3 trục	Không nứt vỡ, độ ồn tăng <2dB	IEC 60068-2-6
  Thử nghiệm tuổi thọ	Chạy liên tục 10.000 giờ	Hiệu suất giảm <5%	LG Internal Standard

So sánh với các model cùng phân khúc, HT-C488DLA1 có tuổi thọ trung bình cao hơn 22% nhờ các cải tiến kỹ thuật như:

• Vỏ máy bằng thép mạ kẽm dày 1,2mm (dày hơn 0,4mm so với tiêu chuẩn)
• Lớp phủ chống ăn mòn 3 lớp (kẽm + cromat + sơn tĩnh điện)
• Máy nén được bảo vệ bởi van bypass chống quá áp suất
• Hệ thống bôi trơn kép cho máy nén (bơm dầu + tuần hoàn tự nhiên)

Đặc biệt, LG cung cấp chương trình “Extended Life” cho khách hàng doanh nghiệp, bao gồm bảo trì định kỳ 6 tháng/lần và thay thế các linh kiện hao mòn (như gioăng cao su, cánh quạt) sau 5 năm sử dụng với chi phí ưu đãi.

Hướng dẫn lắp đặt điều hòa âm trần LG HT-C488DLA1 đúng kỹ thuật

Quy trình lắp đặt cơ bản và yêu cầu không gian trần

Quy trình lắp đặt HT-C488DLA1 bao gồm 12 bước chính, tuân thủ tiêu chuẩn TCVN 6576:2013:

1. Khảo sát và thiết kế:
   • Đo đạc không gian trần: Chiều cao tối thiểu 300mm (từ mặt trần giả đến mặt trần thật)
   • Xác định vị trí dàn nóng: Khoảng cách ≤ 50m, chênh lệch độ cao ≤ 30m
   • Tính toán tải nhiệt và lưu lượng gió yêu cầu
   • Lập bản vẽ kỹ thuật và sơ đồ đi ống
2. Chuẩn bị không gian trần:
   • Kiểm tra khả năng chịu tải của trần: Tối thiểu 50kg/m²
   • Lắp đặt khung treo: Sử dụng thanh U50 hoặc ray nhôm định hình
   • Đục lỗ trần giả: Kích thước 900×900mm cho mặt nạ
   • Lắp đặt hệ thống thoát nước ngưng: Độ dốc tối thiểu 1/100
3. Lắp đặt dàn lạnh:
   • Đặt dàn lạnh lên khung treo, căn chỉnh chính xác vị trí
   • Sử dụng 4 bulong M10 để cố định, siết chặt với moment 45Nm
   • Lắp đặt gioăng cao su chống rung giữa dàn lạnh và khung treo
   • Kết nối ống đồng và dây điện tạm thời
4. Lắp đặt dàn nóng:
   • Đặt dàn nóng trên bệ bê tông hoặc khung thép chịu lực
   • Sử dụng 4 chân cao su giảm rung, siết chặt bulong M12
   • Đảm bảo khoảng cách tối thiểu 300mm từ tường và 1.000mm giữa các dàn nóng
   • Lắp đặt mái che chống mưa nắng (nếu đặt ngoài trời)
5. Nối ống đồng:
   • Cắt ống đồng bằng máy cắt chuyên dụng, đảm bảo mặt cắt vuông góc
   • Loại bỏ ba via bằng giũa và giấy nhám
   • Lắp đặt ống đồng theo sơ đồ, sử dụng cờ lê lực để siết chặt
   • Kiểm tra độ kín bằng xà phòng hoặc máy dò rò rỉ điện tử
6. Bảo ôn ống đồng:
   • Sử dụng bảo ôn Superlon dày 9mm cho ống gas và 13mm cho ống lỏng
   • Quấn băng keo chống thấm 3M hoặc Nitto với độ chồng mí 50%
   • Đảm bảo bảo ôn kín hoàn toàn, không để hở bất kỳ điểm nào
   • Sử dụng kẹp nhựa cố định bảo ôn mỗi 500mm
7. Lắp đặt hệ thống điện:
   • Kéo dây điện từ tủ điện chính đến dàn nóng và dàn lạnh
   • Sử dụng dây 3×4+1×2,5mm² cho công suất 48.000BTU
   • Lắp đặt aptomat 30A và contactor cho dàn nóng
   • Kết nối dây tín hiệu giữa dàn nóng và dàn lạnh
8. Hút chân không và nạp gas:
   • Kết nối bơm chân không với van service, hút chân không đến -760mmHg
   • Duy trì chân không trong 2 giờ để loại bỏ hoàn toàn hơi ẩm
   • Nạp gas R410A theo khối lượng quy định (3,8kg)
   • Kiểm tra áp suất hút và áp suất đẩy ở chế độ hoạt động
9. Kiểm tra rò rỉ:
   • Sử dụng máy dò rò rỉ điện tử với độ nhạy 1g/năm
   • Kiểm tra tất cả các mối nối ống đồng và van service
   • Áp suất thử nghiệm: 400 PSI với khí Nitrogen trong 24 giờ
   • Đảm bảo áp suất không giảm quá 0,5 PSI trong 24 giờ
10. Chạy thử và hiệu chỉnh:
    • Khởi động hệ thống ở chế độ làm lạnh tối đa
    • Kiểm tra nhiệt độ gió ra: 12-15°C ở chế độ High
    • Đo chênh lệch nhiệt độ giữa gió vào và gió ra: 8-12°C
    • Hiệu chỉnh lưu lượng gió và hướng gió theo yêu cầu
11. Hoàn thiện:
    • Lắp đặt mặt nạ cassette, căn chỉnh khớp với trần giả
    • Kiểm tra hoạt động của remote và các chế độ
    • Vệ sinh khu vực lắp đặt, thu dọn vật tư thừa
    • Hướng dẫn sử dụng cho khách hàng
12. Bàn giao và bảo hành:
    • Cung cấp đầy đủ hồ sơ kỹ thuật và phiếu bảo hành
    • Hướng dẫn bảo trì định kỳ cho khách hàng
    • Lập biên bản nghiệm thu và bàn giao
    • Đăng ký bảo hành online qua ứng dụng LG ThinQ

Yêu cầu về không gian trần cho HT-C488DLA1:

Lưu ý quan trọng khi lắp đặt trên các loại trần khác nhau:

🕐 Xem thêm thông tin: Điều hòa âm trần LG 1 hướng thổi 12000BTU ZTNQ12GULA0

• Trần thạch cao:
  • Sử dụng khung treo bằng thanh U50 hoặc ray nhôm định hình
  • Gia cố thêm thanh ngang ở vị trí lắp đặt dàn lạnh
  • Sử dụng vít tự khoan chuyên dụng cho thạch cao
• Trần nhôm:
  • Sử dụng khung treo bằng thép không gỉ để tránh ăn mòn điện hóa
  • Đệm cao su cách điện giữa khung treo và trần nhôm
  • Kiểm tra độ kín của trần để tránh thất thoát gió lạnh
• Trần gỗ:
  • Xử lý chống mối mọt cho khung treo gỗ
  • Sử dụng gioăng chống cháy giữa dàn lạnh và trần gỗ
  • Đảm bảo khoảng cách an toàn với các thiết bị điện khác

Lưu ý khi kết nối ống đồng và dây điện cho công suất lớn

Khi kết nối ống đồng cho HT-C488DLA1, cần tuân thủ nghiêm ngặt các yêu cầu kỹ thuật sau:

• Chọn ống đồng:
  • Sử dụng ống đồng không oxy hóa (Oxygen-Free Copper) loại K hoặc L
  • Đường kính ống: 3/8″ (9,52mm) cho ống lỏng, 5/8″ (15,88mm) cho ống gas
  • Độ dày ống: 0,8mm cho ống lỏng, 1,0mm cho ống gas
  • Tiêu chuẩn: ASTM B280 hoặc JIS H3300
• Cắt và uốn ống:
  • Sử dụng máy cắt ống chuyên dụng, không dùng cưa tay để tránh ba via
  • Uốn ống bằng máy uốn hoặc lò xo uốn, bán kính uốn tối thiểu 3,5×D (D là đường kính ống)
  • Tránh uốn gấp khúc hoặc tạo nút thắt trên ống
  • Độ dài ống thẳng tối thiểu giữa hai mối nối: 200mm
• Nối ống đồng:
  • Sử dụng phương pháp hàn đồng (brazing) với que hàn BCuP-5 và khí oxy-acetylene
  • Nhiệt độ hàn: 700-750°C, tránh quá nhiệt làm giảm độ bền ống
  • Sử dụng flux hàn chuyên dụng để ngăn oxy hóa
  • Sau khi hàn, làm sạch flux bằng nước nóng và bàn chải sắt
  • Kiểm tra mối hàn bằng kính lúp 10× để đảm bảo không có lỗ hổng
• Kiểm tra độ kín:
  • Sử dụng máy dò rò rỉ điện tử với độ nhạy 1g/năm
  • Áp suất thử nghiệm: 400 PSI với khí Nitrogen trong 24 giờ
  • Độ giảm áp suất cho phép: ≤ 0,5 PSI trong 24 giờ
  • Kiểm tra tất cả các mối nối, van service và điểm kết nối với máy
• Bảo ôn ống đồng:
  • Sử dụng bảo ôn Superlon hoặc Armaflex dày 9mm cho ống gas và 13mm cho ống lỏng
  • Độ dẫn nhiệt của bảo ôn: ≤ 0,034 W/m.K ở 0°C
  • Quấn băng keo chống thấm 3M hoặc Nitto với độ chồng mí 50%
  • Sử dụng kẹp nhựa cố định bảo ôn mỗi 500mm
  • Đảm bảo bảo ôn kín hoàn toàn, không để hở bất kỳ điểm nào

Đối với hệ thống điện của HT-C488DLA1, cần lưu ý các điểm sau:

• Yêu cầu về nguồn điện:
  • Điện áp: 380V ±10%, 3 pha, 50Hz
  • Dòng điện định mức: 8,5A
  • Dòng điện khởi động: 42A (trong 0,5 giây)
  • Hệ số công suất: 0,95
  • Yêu cầu tiếp đất: Điện trở ≤ 10Ω
• Lựa chọn dây điện:
  • Dây nguồn chính: 3×4mm² + 1×2,5mm² (dây đồng, cách điện PVC hoặc XLPE)
  • Dây tín hiệu: 2×0,75mm² (dây đôi xoắn, chống nhiễu)
  • Dây tiếp đất: 6mm² (dây đồng trần hoặc bọc cách điện màu vàng-xanh)
  • Tiêu chuẩn dây: TCVN 6610 hoặc IEC 60227
  • Nhiệt độ chịu đựng: 70°C (PVC) hoặc 90°C (XLPE)
• Lắp đặt hệ thống điện:
  • Sử dụng ống luồn dây điện loại cứng hoặc mềm tùy theo điều kiện lắp đặt
  • Đảm bảo khoảng cách an toàn giữa dây điện và ống đồng: ≥ 100mm
  • Sử dụng kẹp cố định dây điện mỗi 500mm
  • Đánh dấu rõ ràng các dây điện để thuận tiện bảo trì
  • Kiểm tra cách điện bằng megohmmeter: ≥ 10MΩ ở 500V DC
• Bảo vệ quá tải:
  • Sử dụng aptomat 3 pha 30A, đặc tính C (MCB type C)
  • Lắp đặt contactor 3 pha 25A để điều khiển từ xa
  • Sử dụng rơ le nhiệt 10A để bảo vệ quá tải động cơ quạt
  • Lắp đặt bộ chống sét lan truyền cho đường dây nguồn
  • Kiểm tra hoạt động của các thiết bị bảo vệ trước khi vận hành
• Kết nối dây điện:
  • Sử dụng đầu cosse đồng để kết nối dây với thiết bị
  • Siết chặt bulong kết nối với moment quy định (tham khảo bảng moment của LG)
  • Sử dụng ống co nhiệt hoặc băng keo cách điện chất lượng cao
  • Đảm bảo không có dây điện bị căng hoặc xoắn
  • Kiểm tra lại tất cả các kết nối sau khi hoàn thành

Các lỗi thường gặp khi kết nối ống đồng và dây điện cho HT-C488DLA1:

Để đảm bảo hệ thống HT-C488DLA1 hoạt động ổn định và hiệu quả, cần tuân thủ nghiêm ngặt các quy trình lắp đặt và sử dụng dịch vụ của đơn vị được LG ủy quyền. EEW tại Đà Nẵng cung cấp dịch vụ lắp đặt chuyên nghiệp với đội ngũ kỹ thuật viên được đào tạo bởi LG, đảm bảo hệ thống của bạn được lắp đặt đúng kỹ thuật và vận hành tối ưu.

HT-C488DLA1 là giải pháp điều hòa âm trần 48.000BTU toàn diện, kết hợp hiệu suất làm lạnh mạnh mẽ với thiết kế thẩm mỹ và độ bền cao. Với công nghệ Jet Cool, hệ thống lọc Plasma tùy chọn và quạt 3 tốc độ vận hành êm ái, sản phẩm đáp ứng mọi yêu cầu khắt khe của không gian thương mại và văn phòng. Quy trình sản xuất tại Thái Lan cùng hệ thống kiểm soát chất lượng nghiêm ngặt đảm bảo HT-C488DLA1 hoạt động ổn định trong điều kiện khí hậu khắc nghiệt của miền Trung, mang lại giá trị lâu dài cho khách hàng doanh nghiệp tại Đà Nẵng và khu vực lân cận.
