Điều hòa tủ đứng nối ống gió Daikin 1 chiều 180.000BTU FVPGR18NY1/RUR18NY1

FVPGR18NY1/RUR18NY1 là hệ thống điều hòa tủ đứng nối ống gió 1 chiều công suất 180.000 BTU (18HP) của Daikin, thiết kế chuyên dụng cho không gian thương mại và công nghiệp lớn. Với cấu hình dàn lạnh FVPGR18NY1 và dàn nóng RUR18NY1, sản phẩm này tích hợp máy nén scroll kín, môi chất R-410A và hệ thống quạt truyền động trực tiếp, đảm bảo khả năng làm lạnh nhanh và ổn định cho diện tích lên đến 300-400m². Đây là giải pháp tối ưu cho nhà xưởng, nhà hàng, hội trường hay kho bãi cần công suất lớn nhưng vẫn duy trì hiệu suất năng lượng cao.

Điểm nổi bật của FVPGR18NY1/RUR18NY1 nằm ở khả năng kết nối ống gió dài tới 50m (tương đương 70m) và chênh lệch độ cao lên đến 30m, giúp linh hoạt trong lắp đặt cho các công trình có cấu trúc phức tạp. Hệ thống vận hành êm ái với độ ồn chỉ 63dB(A) và tiêu thụ điện năng 34.6kW, phù hợp với nguồn điện 3 pha 380-415V.

Điều hòa tủ đứng Daikin FVPGR18NY1/RUR18NY1 là gì

Định nghĩa và cấu tạo hệ thống

FVPGR18NY1/RUR18NY1 là bộ điều hòa không khí dạng tủ đứng nối ống gió (duct-type) thuộc dòng công nghiệp của Daikin, bao gồm hai thành phần chính: dàn lạnh FVPGR18NY1 và dàn nóng RUR18NY1. Hệ thống này hoạt động theo nguyên lý làm lạnh cưỡng bức bằng môi chất R-410A, tuần hoàn qua máy nén scroll kép công suất 7.5kW x 2.

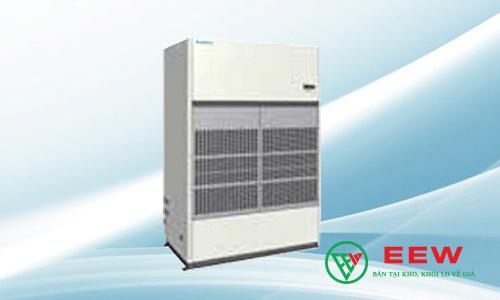

Cấu tạo dàn lạnh gồm vỏ thép sơn tĩnh điện màu trắng ngà, quạt ly tâm truyền động trực tiếp và bộ trao đổi nhiệt bằng đồng có cánh nhôm. Dàn nóng tích hợp máy nén scroll dạng kín, quạt hướng trục và hệ thống điều khiển inverter tiên tiến. Hệ thống ống gas sử dụng đường kính Ø15.9mm cho ống lỏng và Ø34.9mm cho ống hơi, cho phép kết nối linh hoạt với hệ thống ống gió phân phối không khí.

Phân biệt với các dòng điều hòa khác của Daikin

Khác với điều hòa treo tường VRV hay âm trần cassette, FVPGR18NY1/RUR18NY1 được thiết kế theo dạng tủ đứng đặt sàn với khả năng kết nối ống gió, phù hợp cho không gian có trần cao và yêu cầu phân phối không khí đồng đều. So với dòng Multi (như RMXS180EVMA) có công suất tương đương, hệ thống này chỉ hỗ trợ 1 chiều làm lạnh (không có chế độ sưởi) nhưng bù lại có khả năng kết nối ống gió dài hơn (50m vs 30m) và chênh lệch độ cao lớn hơn (30m vs 20m).

Điểm khác biệt kỹ thuật quan trọng là FVPGR18NY1/RUR18NY1 sử dụng máy nén scroll kép thay vì máy nén xoắn ốc đơn như trong các dòng dân dụng. Điều này giúp tăng hiệu suất làm lạnh và độ bền cho các ứng dụng công nghiệp. Ngoài ra, hệ thống này chỉ tương thích với nguồn điện 3 pha 380-415V, trong khi các dòng VRV thường hỗ trợ cả nguồn 1 pha và 3 pha.

Điều hòa FVPGR18NY1/RUR18NY1 phù hợp với không gian nào

Các loại công trình thương mại và công nghiệp thích hợp

FVPGR18NY1/RUR18NY1 được thiết kế đặc biệt cho các không gian có diện tích lớn và yêu cầu phân phối không khí đồng đều. Các ứng dụng tiêu biểu bao gồm:

• Nhà xưởng sản xuất: Đáp ứng nhu cầu làm mát cho diện tích 300-400m² với chiều cao trần từ 4-8m, đặc biệt hiệu quả cho các ngành dệt may, cơ khí hay chế biến thực phẩm.
• Nhà hàng, khách sạn: Phù hợp cho khu vực bếp công nghiệp, nhà hàng buffet hay hội trường với khả năng làm lạnh nhanh và duy trì nhiệt độ ổn định.
• Kho bãi, trung tâm logistics: Giải pháp tối ưu cho các kho hàng có chiều cao lớn, giúp kiểm soát nhiệt độ và độ ẩm hiệu quả.
• Phòng họp, hội trường: Với lưu lượng gió 162m³/phút và khả năng kết nối ống gió, hệ thống đảm bảo phân phối không khí đều khắp không gian rộng.
• Trung tâm thương mại: Phù hợp cho các khu vực công cộng như sảnh chính hay khu vực ăn uống với yêu cầu làm mát liên tục.

Hệ thống này không phù hợp cho không gian dân dụng như căn hộ hay văn phòng nhỏ do công suất quá lớn và yêu cầu nguồn điện 3 pha.

Yêu cầu kỹ thuật về diện tích và chiều cao trần

Để FVPGR18NY1/RUR18NY1 hoạt động hiệu quả, không gian lắp đặt cần đáp ứng các yêu cầu kỹ thuật sau:

Về diện tích: Hệ thống có công suất 180.000 BTU (52.8kW) phù hợp cho diện tích từ 300-400m², tùy thuộc vào mức độ cách nhiệt và số lượng người sử dụng. Công thức tính toán cơ bản là 500-600 BTU/m² cho không gian thương mại. Ví dụ, một nhà xưởng 350m² với 20 nhân viên sẽ cần công suất khoảng 175.000-210.000 BTU.

Về chiều cao trần: Hệ thống yêu cầu chiều cao trần tối thiểu 3.5m để đảm bảo không gian lắp đặt dàn lạnh (kích thước 1870×1470×720mm) và hệ thống ống gió. Đối với trần cao từ 6-8m, cần tính toán thêm hệ số tổn thất nhiệt do không khí nóng tập trung trên cao. Trong trường hợp này, có thể kết hợp với quạt hút gió tầng trên để tối ưu hiệu quả làm lạnh.

Ngoài ra, cần lưu ý đến mật độ người sử dụng và thiết bị tỏa nhiệt. Một nhà hàng đông khách với 100 người sẽ cần công suất lớn hơn so với kho hàng cùng diện tích. Hệ số tải nhiệt (cooling load) cần được tính toán chi tiết dựa trên tiêu chuẩn ASHRAE để đảm bảo hiệu suất tối ưu.

Thông số kỹ thuật chi tiết của FVPGR18NY1/RUR18NY1

Thông số dàn lạnh FVPGR18NY1

Dàn lạnh FVPGR18NY1 của FVPGR18NY1/RUR18NY1 được thiết kế dạng tủ đứng với các thông số kỹ thuật chính sau:

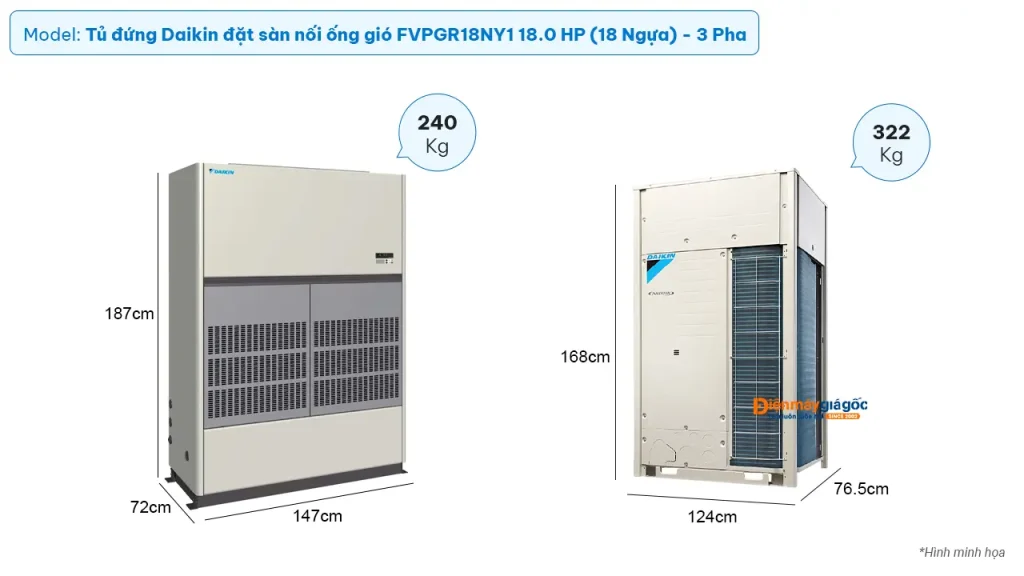

• Kích thước (C×R×S): 1870 × 1470 × 720mm – phù hợp lắp đặt trong các phòng kỹ thuật hoặc khu vực dịch vụ.
• Trọng lượng: 240kg – yêu cầu nền móng chắc chắn, có thể cần gia cố sàn cho các tòa nhà nhiều tầng.
• Lưu lượng gió: 162m³/phút (5.720 CFM) – đủ để làm mát không gian 300-400m² với 6-8 lần trao đổi không khí/giờ.
• Áp suất tĩnh: 15mmH₂O – cho phép kết nối ống gió dài tới 50m mà không cần quạt tăng áp.
• Độ ồn: 63dB(A) – mức âm thanh thấp hơn so với các dòng công nghiệp khác nhờ thiết kế quạt truyền động trực tiếp.
• Vật liệu: Vỏ thép sơn tĩnh điện màu trắng ngà, bộ trao đổi nhiệt bằng đồng có cánh nhôm chống ăn mòn.
• Giới hạn nhiệt độ hoạt động: 14-25°C WB (Wet Bulb) – phù hợp với điều kiện khí hậu nhiệt đới.

Dàn lạnh được trang bị hệ thống xả nước ngưng tự động với đường ống xả PS 1B ren trong, giúp dễ dàng kết nối với hệ thống thoát nước. Bộ điều khiển tích hợp cho phép cài đặt nhiệt độ từ xa và giám sát tình trạng hoạt động qua giao diện kỹ thuật số.

Thông số dàn nóng RUR18NY1

Dàn nóng RUR18NY1 là trái tim của hệ thống FVPGR18NY1/RUR18NY1, với các thông số kỹ thuật nổi bật:

• Kích thước (C×R×D): 1680 × 1240 × 765mm – thiết kế gọn gàng cho không gian lắp đặt ngoài trời.
• Trọng lượng: 322kg – cần bệ đỡ chịu lực và giảm rung khi lắp đặt trên mái hoặc sân thượng.
• Máy nén: Scroll kép dạng kín, công suất 7.5kW × 2 – đảm bảo hiệu suất cao và tuổi thọ dài.
• Môi chất lạnh: R-410A, lượng nạp 8.0kg (đã nạp sẵn cho chiều dài ống 7.5m).
• Điện năng tiêu thụ: 34.6kW – tương đương với hiệu suất năng lượng (EER) khoảng 3.1 BTU/Wh.
• Dòng điện hoạt động: 21.2A – yêu cầu nguồn điện ổn định và dây dẫn đủ tiết diện (tối thiểu 6mm²).
• Dòng khởi động: 143.4A – cần sử dụng khởi động mềm hoặc biến tần để tránh sụt áp khi khởi động.
• Giới hạn nhiệt độ hoạt động: 21-46°C DB (Dry Bulb) – hoạt động tốt trong điều kiện khí hậu nóng ẩm.

Dàn nóng sử dụng quạt hướng trục với lưu lượng gió 250m³/phút, giúp tản nhiệt hiệu quả ngay cả trong điều kiện môi trường khắc nghiệt. Hệ thống bảo vệ quá tải, quá áp và mất pha được tích hợp sẵn, đảm bảo an toàn cho thiết bị và người sử dụng.

Điều hòa 18HP này tiêu thụ điện năng như thế nào

Công suất điện và dòng khởi động

FVPGR18NY1/RUR18NY1 có mức tiêu thụ điện năng đáng kể do công suất làm lạnh lớn. Cụ thể:

• Công suất điện định mức: 34.6kW – tương đương với việc tiêu thụ khoảng 830kWh/tháng nếu hoạt động 8 giờ/ngày.
• Dòng điện hoạt động: 21.2A ở điện áp 380V – yêu cầu nguồn điện 3 pha ổn định với công suất tối thiểu 40kVA.
• Dòng khởi động: 143.4A – cao gấp 6.8 lần dòng hoạt động, gây ra hiện tượng sụt áp tạm thời khi khởi động.
• Hệ số công suất: 0.884 – cho thấy hiệu quả sử dụng điện năng cao, giảm tổn thất trên đường dây.

Để quản lý mức tiêu thụ điện, hệ thống cần được kết nối với tủ điện riêng có các thiết bị bảo vệ như:

• CB 3 pha 63A cho mạch chính.
• Khởi động mềm hoặc biến tần để giảm dòng khởi động.
• Hệ thống giám sát điện năng để theo dõi mức tiêu thụ theo thời gian thực.

Trong điều kiện hoạt động bình thường, chi phí điện năng cho FVPGR18NY1/RUR18NY1 có thể lên tới 5-7 triệu đồng/tháng (tính theo giá điện công nghiệp 2.500-3.000 VND/kWh). Do đó, việc tối ưu hóa thời gian hoạt động và cài đặt nhiệt độ hợp lý là rất quan trọng để tiết kiệm chi phí.

So sánh hiệu suất với các dòng cùng phân khúc

Khi so sánh với các sản phẩm cùng phân khúc 18HP (180.000 BTU) từ các thương hiệu khác, FVPGR18NY1/RUR18NY1 thể hiện nhiều ưu điểm về hiệu suất:

Như bảng so sánh cho thấy, FVPGR18NY1/RUR18NY1 có hiệu suất năng lượng (EER) cao hơn 3-7% so với các đối thủ cùng phân khúc. Điều này có được nhờ thiết kế máy nén scroll kép và hệ thống điều khiển inverter tiên tiến của Daikin. Ngoài ra, khả năng kết nối ống gió dài hơn giúp linh hoạt hơn trong lắp đặt cho các công trình phức tạp.

Một ưu điểm khác là mức độ ồn thấp hơn (63dB vs 65-66dB), đặc biệt quan trọng cho các ứng dụng trong nhà hàng hay hội trường. Tuy nhiên, nhược điểm của hệ thống này là không có chế độ sưởi, trong khi một số dòng Mitsubishi và LG hỗ trợ cả làm lạnh và sưởi ấm.

Lắp đặt và bảo trì FVPGR18NY1/RUR18NY1 cần lưu ý gì

Quy trình lắp đặt tiêu chuẩn và chi phí tham khảo

Lắp đặt FVPGR18NY1/RUR18NY1 đòi hỏi quy trình kỹ thuật chuyên nghiệp và tuân thủ các tiêu chuẩn sau:

1. Khảo sát công trình:
   • Đánh giá diện tích, chiều cao trần, vị trí lắp đặt dàn lạnh/nóng.
   • Kiểm tra nguồn điện 3 pha 380-415V, công suất đủ 40kVA.
   • Xác định đường đi ống gas và ống gió, tính toán tổn thất áp suất.
2. Lắp đặt dàn lạnh:
   • Đặt dàn lạnh trên bệ đỡ chịu lực (240kg), đảm bảo cân bằng và chống rung.
   • Kết nối ống gas Ø15.9mm (lỏng) và Ø34.9mm (hơi) với dàn nóng.
   • Lắp đặt hệ thống xả nước ngưng với độ dốc tối thiểu 1/100.
   • Kết nối ống gió với lưu lượng và áp suất phù hợp (162m³/phút, 15mmH₂O).
3. Lắp đặt dàn nóng:
   • Đặt dàn nóng trên bệ bê tông hoặc khung thép chịu lực (322kg).
   • Đảm bảo khoảng cách thông gió tối thiểu 1m xung quanh dàn nóng.
   • Kết nối nguồn điện 3 pha với CB 63A và khởi động mềm.
4. Nạp gas và chạy thử:
   • Nạp bổ sung R-410A nếu chiều dài ống vượt quá 7.5m (theo tiêu chuẩn Daikin).
   • Kiểm tra rò rỉ gas bằng máy dò chuyên dụng.
   • Chạy thử hệ thống và điều chỉnh lưu lượng gió, nhiệt độ.

Chi phí lắp đặt tham khảo cho FVPGR18NY1/RUR18NY1 dao động từ 15-25 triệu đồng, bao gồm:

• Nhân công lắp đặt: 8-12 triệu đồng (tùy độ phức tạp của công trình).
• Vật tư phụ: ống gas, ống gió, bệ đỡ, CB, dây điện: 5-8 triệu đồng.
• Chi phí vận chuyển và nâng hạ thiết bị: 2-5 triệu đồng.

Lưu ý quan trọng: Chiều dài ống gas tối đa là 50m (tương đương 70m), chênh lệch độ cao tối đa 30m. Vượt quá giới hạn này sẽ ảnh hưởng đến hiệu suất và tuổi thọ của hệ thống.

Hướng dẫn bảo trì và bảo hành chính hãng

Để duy trì hiệu suất và tuổi thọ của FVPGR18NY1/RUR18NY1, cần thực hiện bảo trì định kỳ theo khuyến cáo của Daikin:

• Hàng tháng:
  • Vệ sinh lưới lọc không khí của dàn lạnh.
  • Kiểm tra áp suất gas và bổ sung nếu cần.
  • Kiểm tra độ kín của hệ thống ống gió và ống gas.
• Hàng quý:
  • Vệ sinh dàn trao đổi nhiệt bằng máy phun áp lực thấp.
  • Kiểm tra và bôi trơn quạt dàn lạnh/nóng.
  • Đo điện trở cách điện của động cơ và máy nén.
• Hàng năm:
  • Thay nhớt máy nén (6.5L loại Polyol Ester).
  • Kiểm tra và hiệu chỉnh van tiết lưu.
  • Đo hiệu suất làm lạnh và điều chỉnh nếu cần.

Bảo hành chính hãng cho FVPGR18NY1/RUR18NY1 là 12 tháng cho toàn bộ hệ thống và 5 năm cho máy nén. Để duy trì quyền lợi bảo hành, cần:

• Sử dụng dịch vụ lắp đặt và bảo trì bởi đơn vị được Daikin ủy quyền.
• Ghi chép đầy đủ lịch sử bảo trì trong sổ bảo hành.
• Không tự ý thay đổi cấu trúc hoặc môi chất lạnh của hệ thống.

Các lỗi thường gặp và cách khắc phục:

Việc bảo trì định kỳ không chỉ giúp FVPGR18NY1/RUR18NY1 hoạt động ổn định mà còn kéo dài tuổi thọ thiết bị lên đến 15-20 năm, tiết kiệm chi phí thay thế và sửa chữa.

Với công suất 180.000 BTU và thiết kế chuyên dụng cho không gian thương mại công nghiệp, FVPGR18NY1/RUR18NY1 là giải pháp làm lạnh hiệu quả cao cho các công trình có diện tích lớn. Hệ thống này kết hợp công nghệ máy nén scroll kép, môi chất R-410A và khả năng kết nối ống gió linh hoạt, mang lại hiệu suất năng lượng vượt trội và độ bền cao. Tuy nhiên, việc lắp đặt và bảo trì đòi hỏi chuyên môn kỹ thuật cao để đảm bảo hệ thống hoạt động tối ưu. Khi được triển khai đúng cách, FVPGR18NY1/RUR18NY1 sẽ là khoản đầu tư lâu dài cho các doanh nghiệp cần giải pháp làm mát công nghiệp đáng tin cậy.
