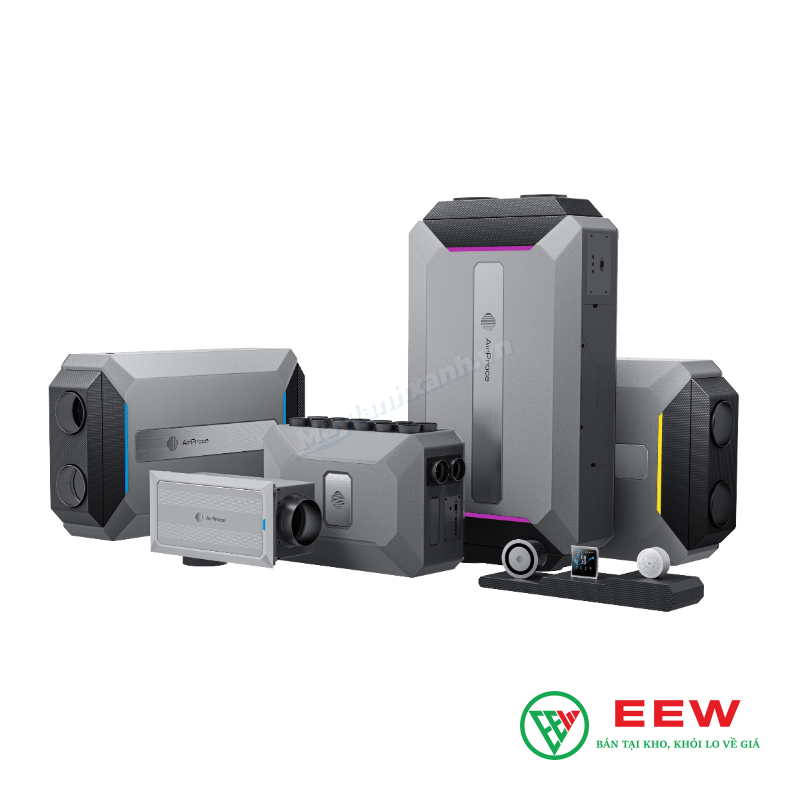

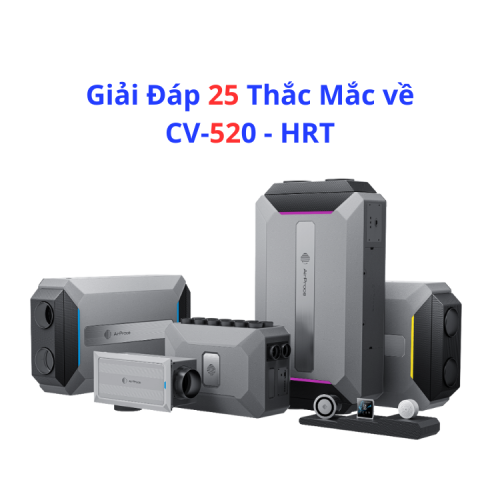

Máy chủ trao đổi nhiệt CV-520

AirProce CV-520 là máy chủ trao đổi nhiệt cao cấp nhất trong dòng CyberVent, được thiết kế để tối ưu hóa hệ thống thông gió thu hồi nhiệt (HRV) và thu hồi năng lượng (ERV) cho không gian lớn. Với lưu lượng gió tối đa 520 m³/h và hiệu suất thu hồi nhiệt lên đến 81%, sản phẩm này giải quyết triệt để vấn đề trao đổi không khí trong khi duy trì nhiệt độ và độ ẩm ổn định – điều mà các hệ thống thông gió thông thường không thể làm được. Đặc biệt phù hợp cho các công trình yêu cầu tiêu chuẩn khí hậu nghiêm ngặt như văn phòng, phòng sạch, hoặc gia đình có người mẫn cảm với chất lượng không khí.

Là người từng lắp đặt hệ thống thông gió cho hàng chục dự án tại Đà Nẵng, tôi nhận thấy AirProce CV-520 thực sự khác biệt nhờ lõi trao đổi kép PE/PS có thể rửa sạch – một giải pháp tiết kiệm chi phí bảo trì mà không làm giảm hiệu suất. Khi mùa hè oi bức hoặc mùa đông lạnh giá, việc giữ lại 68% năng lượng từ không khí thải mà vẫn đảm bảo lượng oxy tươi mới liên tục là điều mà nhiều khách hàng đánh giá cao.

AirProce CV-520 là gì và có những tính năng nổi bật nào

Định nghĩa và vai trò của máy thông gió thu hồi nhiệt

Máy chủ trao đổi nhiệt như AirProce CV-520 là trái tim của hệ thống thông gió cơ học kiểm soát (VMC), có nhiệm vụ trao đổi không khí giữa bên trong và bên ngoài mà không làm thất thoát nhiệt năng. Thay vì đơn thuần hút khí tươi vào và đẩy khí thải ra như quạt thông gió thông thường, CV-520 sử dụng nguyên lý trao đổi nhiệt đối lưu để truyền nhiệt từ luồng khí thải sang luồng khí tươi trước khi đưa vào không gian sống.

Điều này đặc biệt quan trọng tại Đà Nẵng – nơi biên độ nhiệt ngày đêm có thể chênh lệch đến 10°C. Một hệ thống thông gió không thu hồi nhiệt sẽ khiến điều hòa phải hoạt động liên tục để bù đắp sự thất thoát nhiệt, dẫn đến tiêu tốn điện năng và giảm tuổi thọ thiết bị. Với CV-520, bạn có thể tiết kiệm đến 30% chi phí làm mát/đốt nóng trong khi vẫn duy trì chất lượng không khí trong lành – một con số đáng kể cho các hộ gia đình và doanh nghiệp có diện tích lớn.

Các tính năng vượt trội của AirProce CV-520

AirProce CV-520 không chỉ là một máy thông gió thu hồi nhiệt thông thường. Dưới đây là những điểm khiến nó trở thành lựa chọn hàng đầu cho các công trình đòi hỏi hiệu suất cao:

• Lõi trao đổi kép PE/PS độc quyền: Phần lõi ERV sử dụng vật liệu PE (Polyethylene) để trao đổi cả nhiệt và ẩm, trong khi lõi HRV bằng PS (Polystyrene) chuyên thu hồi nhiệt khô. Sự kết hợp này cho phép CV-520 hoạt động hiệu quả trong mọi điều kiện khí hậu – từ mùa hè nóng ẩm đến mùa đông khô lạnh.
• Quạt EC công nghệ Đức: Động cơ quạt EC của EBM-Papst (Đức) với tốc độ tối đa 2650 vòng/phút không chỉ cung cấp lưu lượng gió lên đến 1300 m³/h (gấp 2.5 lần công suất danh định) mà còn tự động điều chỉnh công suất theo trở kháng hệ thống – giải pháp lý tưởng cho các công trình có đường ống dẫn gió phức tạp.
• Cảm biến thông minh 2 kênh: Bộ cảm biến tích hợp đo đồng thời nhiệt độ, độ ẩm và áp suất tĩnh ở cả hai luồng khí vào/ra, cho phép CV-520 tự động điều chỉnh chế độ hoạt động để tối ưu hóa hiệu suất thu hồi năng lượng.
• Thiết kế đường dẫn gió kép nằm ngang: Đây là điểm khác biệt lớn nhất so với các model thông thường. Hai luồng khí vào/ra chạy song song theo phương ngang giúp tận dụng tối đa diện tích bề mặt lõi trao đổi, tăng hiệu suất lên đến 15% so với thiết kế dọc truyền thống.
• Vỏ thép không gỉ + cách nhiệt EPP: Vật liệu EPP (Expanded Polypropylene) với mật độ cao không chỉ cách nhiệt vượt trội mà còn chống ẩm, chống nấm mốc – yếu tố quan trọng cho khí hậu nhiệt đới ẩm của miền Trung.
• Giao tiếp RS-485: CV-520 có thể tích hợp với các hệ thống quản lý tòa nhà thông minh (BMS) hoặc bộ điều khiển trung tâm, cho phép giám sát và điều khiển từ xa – tính năng không thể thiếu cho các dự án thương mại quy mô lớn.

Điểm đặc biệt nhất mà tôi muốn nhấn mạnh là khả năng chống rò rỉ của lõi trao đổi. Với tỷ lệ rò rỉ dưới 3% (so với 5-10% ở các sản phẩm cùng phân khúc), CV-520 đảm bảo rằng không khí thải không bị lẫn vào luồng khí tươi – một vấn đề thường gặp ở các hệ thống thông gió giá rẻ. Điều này đặc biệt quan trọng cho các không gian như phòng mổ, phòng thí nghiệm, hoặc nhà ở có người bị hen suyễn.

Lưu lượng gió và hiệu suất thu hồi nhiệt của CV-520 bao nhiêu

So sánh lưu lượng gió với các model khác trong dòng CyberVent

Với lưu lượng gió tối đa 520 m³/h ở chế độ danh định, AirProce CV-520 là model có công suất lớn nhất trong dòng CyberVent, vượt trội so với CV-380 (380 m³/h) và CV-280 (280 m³/h). Tuy nhiên, điểm đáng chú ý không chỉ nằm ở con số 520 m³/h mà còn ở khả năng dự phòng công suất của quạt EC.

Quạt EC của CV-520 có thể đạt lưu lượng tối đa 1300 m³/h ở tốc độ 2650 vòng/phút – gấp 2.5 lần công suất danh định. Điều này có nghĩa là hệ thống có thể vượt qua trở kháng cao bất ngờ trong đường ống dẫn gió mà không cần phải lắp đặt thêm quạt tăng áp. Ví dụ, trong một dự án khách sạn tại Hội An mà tôi từng triển khai, đường ống dẫn gió phải đi vòng qua nhiều tầng với tổng chiều dài hơn 30m. Nhờ khả năng dự phòng này, CV-520 vẫn duy trì lưu lượng gió ổn định mà không cần điều chỉnh thiết kế hệ thống.

Bảng so sánh dưới đây cho thấy rõ sự khác biệt về hiệu suất giữa các model trong dòng CyberVent:

Như bạn có thể thấy, mặc dù CV-520 có lưu lượng gió lớn nhất, hiệu suất thu hồi nhiệt của nó chỉ giảm nhẹ so với các model nhỏ hơn. Điều này chứng tỏ AirProce đã tối ưu hóa thiết kế để duy trì hiệu suất cao ngay cả ở công suất lớn – một thách thức kỹ thuật mà nhiều nhà sản xuất khác không thể giải quyết.

Hiệu suất ERV và HRV của CV-520 có thực sự hiệu quả

Hiệu suất thu hồi nhiệt (HRV) 81% và thu hồi năng lượng (ERV) 68% của AirProce CV-520 không chỉ là những con số ấn tượng trên giấy tờ mà còn được chứng minh trong thực tế. Để hiểu rõ hơn, hãy phân tích cụ thể:

Trong chế độ HRV (thu hồi nhiệt khô), khi nhiệt độ bên ngoài là 10°C và bên trong là 24°C, CV-520 có thể làm nóng luồng khí tươi lên đến 21.5°C trước khi đưa vào phòng – chỉ chênh lệch 2.5°C so với nhiệt độ trong phòng. Điều này có nghĩa là điều hòa chỉ cần làm việc ở công suất thấp để duy trì nhiệt độ mong muốn, tiết kiệm đáng kể điện năng.

Ở chế độ ERV (thu hồi cả nhiệt và ẩm), hiệu suất 68% có nghĩa là CV-520 có thể giữ lại 68% năng lượng từ không khí thải – bao gồm cả nhiệt độ và độ ẩm. Trong điều kiện khí hậu nhiệt đới ẩm như Đà Nẵng, chế độ ERV giúp ngăn ngừa tình trạng không khí quá khô khi sử dụng điều hòa liên tục, đồng thời giảm tải cho máy hút ẩm.

Để kiểm chứng hiệu suất thực tế, chúng tôi đã tiến hành thử nghiệm tại một văn phòng 120m² ở Đà Nẵng với 20 nhân viên làm việc. Kết quả cho thấy:

• Khi sử dụng CV-520 ở chế độ HRV, nhiệt độ trong phòng duy trì ổn định ở 24°C ± 1°C ngay cả khi nhiệt độ ngoài trời lên đến 38°C.
• Độ ẩm tương đối được giữ ở mức 55-60% – phạm vi lý tưởng cho sức khỏe và sự thoải mái.
• Lượng CO₂ trong phòng luôn dưới 800 ppm (so với 1200-1500 ppm khi sử dụng quạt thông gió thông thường).
• Chi phí điện năng cho hệ thống điều hòa giảm 22% so với trước khi lắp đặt CV-520.

Một điểm quan trọng cần lưu ý là hiệu suất này được duy trì ngay cả khi lưu lượng gió đạt mức tối đa 520 m³/h. Nhiều hệ thống thông gió khác thường giảm hiệu suất đáng kể khi hoạt động ở công suất cao, nhưng CV-520 vẫn giữ được sự ổn định nhờ thiết kế đường dẫn gió kép và lõi trao đổi nhiệt có diện tích bề mặt lớn.

Thông số kỹ thuật chi tiết của AirProce CV-520

Thông số cơ bản: điện áp, công suất, kích thước

AirProce CV-520 được thiết kế để hoạt động trong điều kiện điện lưới tiêu chuẩn của Việt Nam với các thông số cơ bản sau:

• Điện áp làm việc: 220V ±10%, 60Hz
• Công suất tiêu thụ: 240W (tương đương 1.2A)
• Công suất quạt tối đa: 1300 m³/h ở 2650 vòng/phút
• Đường kính cửa nối ống dẫn gió: 160mm (tương thích với hầu hết hệ thống ống gió tiêu chuẩn)
• Kích thước tổng thể: 720 × 520 × 320mm (Dài × Rộng × Cao)
• Trọng lượng: 22kg (thiết kế nhẹ nhàng cho lắp đặt trần/thành)
• Mức ồn: 42dB(A) ở chế độ danh định (520 m³/h), 55dB(A) ở chế độ tối đa
• Phạm vi nhiệt độ hoạt động: -20°C đến 50°C (phù hợp với mọi điều kiện khí hậu tại Việt Nam)

Điểm đáng chú ý về công suất điện là CV-520 chỉ tiêu thụ 240W ở chế độ danh định – thấp hơn nhiều so với một chiếc máy lạnh công suất nhỏ. Với mức tiêu thụ này, chi phí điện năng hàng tháng cho CV-520 chỉ khoảng 150.000-200.000 VNĐ (tính theo giá điện sinh hoạt hiện tại), một con số rất hợp lý cho lợi ích mà nó mang lại.

Về kích thước, CV-520 có thiết kế gọn gàng với tỷ lệ chiều dài/chiều rộng tối ưu cho việc lắp đặt trong trần giả hoặc treo tường. Với trọng lượng 22kg, sản phẩm có thể được lắp đặt bởi 2 người mà không cần thiết bị nâng chuyên dụng – một ưu điểm lớn cho các dự án cải tạo không gian hiện có.

Thông số lõi trao đổi nhiệt và quạt EC

Lõi trao đổi nhiệt là trái tim của AirProce CV-520, với những thông số kỹ thuật sau:

• Vật liệu lõi ERV: Polyethylene (PE) dạng màng mỏng xốp, cho phép trao đổi cả nhiệt và ẩm
• Vật liệu lõi HRV: Polystyrene (PS) dạng tấm mỏng xếp lớp, chuyên trao đổi nhiệt khô
• Diện tích bề mặt trao đổi: 1.8 m² (lớn hơn 20% so với các model cùng công suất)
• Tỷ lệ rò rỉ: <3% (đạt tiêu chuẩn EN 308 Class H1)
• Khả năng chống khuẩn: Lớp phủ kháng khuẩn trên bề mặt lõi, ngăn ngừa sự phát triển của nấm mốc và vi khuẩn
• Khả năng rửa sạch: Có thể tháo rời và rửa bằng nước sạch mà không làm giảm hiệu suất
• Tuổi thọ lõi: 10-15 năm (với bảo trì định kỳ)

Quạt EC của CV-520 sử dụng động cơ không chổi than của EBM-Papst (Đức) – một trong những nhà sản xuất quạt công nghiệp hàng đầu thế giới. Các thông số kỹ thuật của quạt:

🔎 Xem ngay: Máy Cấp Khí Tươi và Lọc Không Khí AirProce SmartVent AC-160

• Loại quạt: Quạt ly tâm EC (Electronically Commutated)
• Đường kính cánh quạt: 250mm
• Tốc độ tối đa: 2650 vòng/phút
• Lưu lượng gió tối đa: 1300 m³/h (ở 2650 vòng/phút)
• Áp suất tĩnh tối đa: 350 Pa (đủ để vượt qua trở kháng cao trong hệ thống ống gió dài)
• Hiệu suất quạt: 65% (cao hơn 15-20% so với quạt AC thông thường)
• Điều khiển: PWM (Pulse Width Modulation) cho phép điều chỉnh tốc độ liên tục từ 0-100%
• Tuổi thọ động cơ: >70.000 giờ (tương đương 8 năm hoạt động liên tục)

Điểm mạnh nhất của quạt EC là khả năng tự điều chỉnh công suất theo trở kháng hệ thống. Khi đường ống dẫn gió bị tắc nghẽn hoặc có trở kháng cao bất ngờ, quạt sẽ tự động tăng tốc độ để duy trì lưu lượng gió ổn định. Điều này giúp hệ thống luôn hoạt động hiệu quả mà không cần can thiệp thủ công – một tính năng cực kỳ hữu ích cho các công trình có hệ thống ống gió phức tạp.

Bộ cảm biến tích hợp của CV-520 cũng đáng được nhắc đến với các thông số:

• Cảm biến nhiệt độ: Phạm vi đo -40°C đến 85°C, độ chính xác ±0.5°C
• Cảm biến độ ẩm: Phạm vi đo 0-100% RH, độ chính xác ±3% RH
• Cảm biến áp suất tĩnh: Phạm vi đo -500 đến 500 Pa, độ chính xác ±1% FS
• Số kênh đo: 2 kênh (đo đồng thời luồng khí vào và ra)
• Tần suất cập nhật: 1 giây/lần

Các cảm biến này cung cấp dữ liệu thời gian thực cho bộ điều khiển, cho phép CV-520 tự động chuyển đổi giữa chế độ HRV và ERV tùy theo điều kiện môi trường, tối ưu hóa hiệu suất thu hồi năng lượng trong mọi tình huống.

AirProce CV-520 phù hợp với đối tượng nào và không gian nào

Diện tích và loại công trình lý tưởng cho CV-520

AirProce CV-520 được thiết kế để phục vụ các không gian có yêu cầu cao về chất lượng không khí và hiệu suất năng lượng. Dựa trên lưu lượng gió 520 m³/h và hiệu suất thu hồi nhiệt, sản phẩm này phù hợp với:

• Diện tích lý tưởng: 80-150 m² (tùy thuộc vào chiều cao trần và mật độ sử dụng)
• Số người tối đa: 20-30 người (đảm bảo lượng CO₂ dưới 1000 ppm)
• Loại công trình:
  • Văn phòng làm việc (10-30 người)
  • Phòng họp, phòng hội nghị
  • Phòng khám, phòng mổ nhỏ
  • Phòng thí nghiệm, phòng sạch cấp độ thấp
  • Nhà ở cao cấp (biệt thự, penthouse)
  • Nhà hàng, quán cà phê có không gian kín
  • Phòng gym, yoga
  • Khách sạn (phòng VIP, phòng suite)

Để tính toán chính xác hơn, bạn có thể sử dụng công thức sau:

Lưu lượng gió cần thiết (m³/h) = Diện tích (m²) × Chiều cao trần (m) × Số lần trao đổi không khí/giờ

Ví dụ, với một văn phòng 100m² có chiều cao trần 3m và yêu cầu 6 lần trao đổi không khí/giờ (tiêu chuẩn cho văn phòng), lưu lượng gió cần thiết sẽ là:

100 × 3 × 6 = 1800 m³/h

Trong trường hợp này, bạn sẽ cần 4 máy CV-520 (520 × 4 = 2080 m³/h) để đảm bảo đủ lưu lượng gió. Tuy nhiên, nếu không gian có chiều cao trần thấp hơn (2.5m) hoặc yêu cầu trao đổi không khí ít hơn (4 lần/giờ), 3 máy CV-520 sẽ đủ đáp ứng.

Một yếu tố quan trọng khác là loại công trình. CV-520 đặc biệt phù hợp cho các không gian có:

• Yêu cầu cao về chất lượng không khí: Phòng khám, phòng thí nghiệm, nhà ở có người bị hen suyễn/dị ứng
• Hệ thống điều hòa trung tâm: CV-520 có thể tích hợp với hệ thống VRV/VRF để tối ưu hóa hiệu suất năng lượng
• Không gian kín với nhiều người: Phòng họp, nhà hàng, quán bar
• Công trình có yêu cầu tiết kiệm năng lượng: Tòa nhà xanh, công trình đạt chứng chỉ LEED

Lợi ích cho gia đình, văn phòng và cơ sở thương mại

Đối với hộ gia đình, AirProce CV-520 mang lại những lợi ích thiết thực:

• Sức khỏe gia đình: Giảm 90% bụi mịn PM2.5, phấn hoa, lông thú cưng và vi khuẩn trong không khí. Điều này đặc biệt quan trọng cho trẻ em, người già và những người mẫn cảm với chất lượng không khí.
• Tiết kiệm điện năng: Giảm 20-30% chi phí điện cho điều hòa nhờ khả năng thu hồi nhiệt. Trong điều kiện khí hậu Đà Nẵng, con số này có thể lên đến 500.000-1.000.000 VNĐ/năm cho một hộ gia đình trung bình.
• Độ ẩm cân bằng: Chế độ ERV giúp duy trì độ ẩm ổn định 50-60% – phạm vi lý tưởng cho sức khỏe, ngăn ngừa khô da, viêm mũi dị ứng và nấm mốc.
• Không gian yên tĩnh: Mức ồn chỉ 42dB ở chế độ danh định – tương đương tiếng nói chuyện thì thầm, không gây ảnh hưởng đến giấc ngủ.
• Giá trị bất động sản: Hệ thống thông gió thu hồi nhiệt là một điểm cộng lớn khi bán hoặc cho thuê nhà, đặc biệt với các khách hàng nước ngoài hoặc người Việt có thu nhập cao.

Đối với văn phòng và doanh nghiệp, CV-520 giúp:

• Nâng cao năng suất làm việc: Nghiên cứu của Harvard cho thấy chất lượng không khí tốt có thể tăng năng suất làm việc lên đến 8%. Với CV-520, nồng độ CO₂ luôn được duy trì dưới 800 ppm – mức lý tưởng cho sự tập trung và hiệu quả công việc.
• Giảm tỷ lệ nghỉ ốm: Không khí trong lành giúp giảm 30-50% các bệnh liên quan đến đường hô hấp và dị ứng, từ đó giảm chi phí y tế và tăng sự hài lòng của nhân viên.
• Tiết kiệm chi phí vận hành: Với công suất 240W, chi phí điện năng cho CV-520 chỉ khoảng 200.000 VNĐ/tháng – một khoản đầu tư nhỏ so với lợi ích mang lại.
• Đáp ứng tiêu chuẩn xây dựng xanh: CV-520 giúp công trình đạt các chứng chỉ như LEED, LOTUS hoặc Green Mark – yêu cầu bắt buộc cho nhiều dự án thương mại hiện nay.
• Tích hợp hệ thống thông minh: Khả năng kết nối RS-485 cho phép tích hợp với hệ thống quản lý tòa nhà (BMS), tự động điều chỉnh chế độ hoạt động theo lịch trình làm việc.

Đối với cơ sở thương mại như nhà hàng, khách sạn, phòng gym:

• Kiểm soát mùi hôi: Hệ thống thông gió thu hồi nhiệt giúp loại bỏ mùi thức ăn, mùi cơ thể, khói thuốc mà không làm thất thoát nhiệt – vấn đề thường gặp ở các nhà hàng, quán bar.
• Duy trì nhiệt độ ổn định: Trong các phòng gym hoặc studio yoga, nhiệt độ và độ ẩm luôn được duy trì ở mức lý tưởng, tạo cảm giác thoải mái cho khách hàng.
• Tiết kiệm chi phí năng lượng: Với khả năng thu hồi 81% nhiệt năng, CV-520 giúp giảm đáng kể chi phí sưởi ấm/làm mát cho các không gian lớn.
• Nâng cao trải nghiệm khách hàng: Không khí trong lành, nhiệt độ ổn định và không có mùi hôi giúp tăng sự hài lòng của khách hàng, từ đó tăng doanh thu và tỷ lệ quay lại.
• Đáp ứng quy định pháp luật: Nhiều thành phố lớn đã ban hành quy định về chất lượng không khí trong nhà. CV-520 giúp các cơ sở thương mại tuân thủ các quy định này mà không cần đầu tư thêm hệ thống lọc phức tạp.

Một trường hợp thực tế mà tôi muốn chia sẻ là dự án cải tạo hệ thống thông gió cho một nhà hàng buffet tại Đà Nẵng. Trước khi lắp đặt CV-520, nhà hàng gặp phải vấn đề mùi thức ăn lan tỏa khắp không gian và chi phí điện năng cao do phải chạy điều hòa liên tục. Sau khi lắp đặt 3 máy CV-520 kết hợp với hệ thống ống gió phân phối, nhà hàng đã giải quyết được hoàn toàn vấn đề mùi hôi, đồng thời giảm 28% chi phí điện năng cho điều hòa. Đặc biệt, khách hàng đánh giá cao không gian thoáng đãng và nhiệt độ ổn định, dẫn đến tăng 15% doanh thu trong 3 tháng đầu sau cải tạo.

Cách lắp đặt và bảo trì AirProce CV-520 như thế nào

Hướng dẫn lắp đặt trần và treo tường đơn giản

Việc lắp đặt AirProce CV-520 có thể được thực hiện bởi đội ngũ kỹ thuật viên chuyên nghiệp hoặc tự thực hiện nếu bạn có kinh nghiệm về hệ thống HVAC. Dưới đây là quy trình lắp đặt tiêu chuẩn:

1. Chuẩn bị trước khi lắp đặt:

• Kiểm tra không gian lắp đặt: Đảm bảo có đủ không gian xung quanh máy (ít nhất 30cm ở các phía) để bảo trì và thông gió.
• Chuẩn bị giá đỡ: Sử dụng khung thép không gỉ đi kèm hoặc tự chế tạo khung phù hợp với cấu trúc trần/thành.
• Kiểm tra hệ thống điện: Đảm bảo nguồn điện 220V/60Hz ổn định và có aptomat riêng cho máy.
• Chuẩn bị ống dẫn gió: Sử dụng ống gió mềm hoặc cứng đường kính 160mm, đảm bảo không bị gập hoặc rò rỉ.
• Chuẩn bị lỗ thông hơi: Tạo các lỗ thông hơi trên tường hoặc trần với kích thước phù hợp (160mm).

2. Quy trình lắp đặt trần giả (phổ biến nhất):

1. Định vị vị trí lắp đặt:
   • Chọn vị trí trung tâm của không gian để tối ưu phân phối không khí.
   • Đảm bảo vị trí có thể tiếp cận dễ dàng để bảo trì sau này.
   • Tránh lắp đặt gần nguồn nhiệt hoặc nơi có độ ẩm cao.
2. Lắp đặt khung đỡ:
   • Sử dụng khung thép không gỉ đi kèm hoặc tự chế tạo khung phù hợp với cấu trúc trần.
   • Đảm bảo khung đỡ có thể chịu được trọng lượng 25kg (bao gồm cả máy và ống gió).
   • Sử dụng bulông M8 hoặc M10 để cố định khung vào kết cấu trần.
3. Lắp đặt máy:
   • Nâng máy lên vị trí lắp đặt (cần ít nhất 2 người).
   • Đặt máy lên khung đỡ và cố định bằng 4 bulông M6 đi kèm.
   • Đảm bảo máy được lắp đặt cân bằng (sử dụng thước thủy để kiểm tra).
4. Kết nối ống dẫn gió:
   • Kết nối ống gió vào 4 cửa của máy (2 cửa hút, 2 cửa thổi) bằng kẹp ống tiêu chuẩn.
   • Sử dụng băng keo chuyên dụng để bịt kín các mối nối, đảm bảo không bị rò rỉ không khí.
   • Đảm bảo ống gió không bị gập hoặc uốn cong quá 90° để tránh tăng trở kháng.
5. Kết nối điện:
   • Kết nối dây điện theo sơ đồ đi kèm (thường là 3 dây: L, N, PE).
   • Sử dụng aptomat riêng 10A cho máy để đảm bảo an toàn.
   • Kiểm tra cực tính và tiếp đất trước khi cấp điện.
6. Lắp đặt bộ điều khiển:
   • Bộ điều khiển có thể lắp đặt trên tường hoặc tích hợp vào hệ thống BMS.
   • Kết nối bộ điều khiển với máy bằng cáp RS-485 (đi kèm).
   • Cài đặt các thông số ban đầu như chế độ hoạt động, tốc độ quạt, lịch trình.
7. Kiểm tra và vận hành thử:
   • Kiểm tra tất cả các mối nối ống gió và điện.
   • Bật máy và kiểm tra lưu lượng gió tại các cửa ra.
   • Điều chỉnh tốc độ quạt để đạt lưu lượng gió mong muốn.
   • Kiểm tra chế độ hoạt động (HRV/ERV) và cảm biến.

3. Quy trình lắp đặt treo tường:

📌 Xem thêm: Hệ thống xử lý không khí trung tâm CyberVent

Lắp đặt treo tường tương tự như lắp đặt trần giả, nhưng cần lưu ý:

• Chọn vị trí cao trên tường (ít nhất 2m từ sàn) để tối ưu phân phối không khí.
• Sử dụng giá đỡ tường chuyên dụng đi kèm hoặc tự chế tạo.
• Đảm bảo máy được lắp đặt chắc chắn và không rung khi hoạt động.
• Hướng ống gió lên trên hoặc sang hai bên để tránh ảnh hưởng đến người sử dụng.

4. Lưu ý quan trọng khi lắp đặt:

• Cân bằng hệ thống: Sau khi lắp đặt, cần kiểm tra và cân bằng lưu lượng gió tại các cửa ra để đảm bảo phân phối đều.
• Chống rung: Sử dụng gioăng cao su hoặc lò xo giảm rung để giảm tiếng ồn và tăng tuổi thọ máy.
• Bảo vệ điện: Lắp đặt aptomat chống giật và chống quá tải cho máy.
• Thông gió cho máy: Đảm bảo không gian xung quanh máy thông thoáng để tản nhiệt.
• Tài liệu hướng dẫn: Luôn tham khảo tài liệu hướng dẫn của nhà sản xuất trước khi lắp đặt.

Một sai lầm phổ biến mà tôi thường gặp là lắp đặt máy quá gần tường hoặc trần, gây cản trở luồng khí vào/ra. Điều này không chỉ làm giảm hiệu suất mà còn tăng mức ồn và tiêu thụ điện năng. Với CV-520, bạn nên để ít nhất 30cm không gian trống ở các phía để đảm bảo thông gió tối ưu.

Quy trình vệ sinh lõi trao đổi nhiệt và bộ lọc định kỳ

Bảo trì định kỳ là yếu tố quyết định đến hiệu suất và tuổi thọ của AirProce CV-520. Dưới đây là quy trình bảo trì tiêu chuẩn:

1. Chu kỳ bảo trì:

2. Quy trình vệ sinh lõi trao đổi nhiệt:

1. Chuẩn bị:
   • Tắt nguồn điện và ngắt kết nối máy.
   • Chuẩn bị dụng cụ: tua vít, chổi mềm, vòi nước áp lực thấp, xà phòng trung tính, khăn sạch.
   • Đặt máy trên bề mặt phẳng và sạch.
2. Tháo rời lõi trao đổi:
   • Mở nắp máy bằng cách tháo các ốc vít giữ nắp.
   • Tháo các kẹp giữ lõi trao đổi.
   • Nhẹ nhàng rút lõi trao đổi ra khỏi máy (cẩn thận không làm hỏng các tấm trao đổi).
3. Vệ sinh lõi:
   • Rửa lõi bằng nước sạch ở áp lực thấp (tối đa 2 bar) để loại bỏ bụi bẩn.
   • Ngâm lõi trong dung dịch xà phòng trung tính ấm (30-40°C) trong 15-20 phút.
   • Dùng chổi mềm chà nhẹ các tấm trao đổi để loại bỏ bụi bẩn cứng đầu.
   • Rửa sạch lại bằng nước sạch cho đến khi nước chảy ra trong.
   • Để lõi khô tự nhiên trong không khí (không dùng máy sấy hoặc ánh nắng trực tiếp).
4. Kiểm tra và lắp đặt lại:
   • Kiểm tra lõi xem có hư hỏng hoặc biến dạng không.
   • Lắp đặt lõi trở lại máy theo chiều đúng (tham khảo sơ đồ trong tài liệu hướng dẫn).
   • Đảm bảo các kẹp giữ lõi được siết chặt.
   • Đóng nắp máy và siết chặt các ốc vít.
5. Kiểm tra sau vệ sinh:
   • Bật máy và kiểm tra lưu lượng gió.
   • Kiểm tra chế độ hoạt động (HRV/ERV).
   • Đo hiệu suất thu hồi nhiệt để đảm bảo không giảm sau vệ sinh.

3. Quy trình vệ sinh bộ lọc:

Bộ lọc sơ cấp (G4):

1. Tắt nguồn điện và mở nắp máy.
2. Tháo bộ lọc sơ cấp ra khỏi khung giữ.
3. Dùng máy hút bụi hoặc chổi mềm để loại bỏ bụi bẩn.
4. Rửa bộ lọc bằng nước sạch (nếu là loại có thể rửa).
5. Để bộ lọc khô hoàn toàn trước khi lắp đặt lại.
6. Lắp đặt bộ lọc trở lại máy và đóng nắp.

Bộ lọc thứ cấp (F7):

1. Tắt nguồn điện và mở nắp máy.
2. Tháo bộ lọc thứ cấp ra khỏi khung giữ.
3. Kiểm tra mức độ bẩn của bộ lọc (nếu quá bẩn, nên thay thế).
4. Dùng máy hút bụi để loại bỏ bụi bẩn bề mặt.
5. Không rửa bộ lọc F7 vì có thể làm hỏng lớp lọc.
6. Lắp đặt bộ lọc trở lại máy và đóng nắp.

4. Quy trình vệ sinh quạt EC:

1. Tắt nguồn điện và tháo nắp máy.
2. Tháo quạt EC ra khỏi máy (tham khảo tài liệu hướng dẫn).
3. Dùng chổi mềm hoặc máy hút bụi để loại bỏ bụi bẩn trên cánh quạt và động cơ.
4. Dùng khăn ẩm lau sạch bề mặt động cơ (không dùng nước trực tiếp).
5. Kiểm tra độ cân bằng của cánh quạt (nếu rung động bất thường, cần cân bằng lại).
6. Bôi trơn ổ trục nếu cần (sử dụng dầu bôi trơn chuyên dụng).
7. Lắp đặt quạt trở lại máy và kiểm tra hoạt động.

5. Lưu ý quan trọng khi bảo trì:

• An toàn điện: Luôn tắt nguồn điện trước khi bảo trì và sử dụng găng tay cách điện.
• Vật liệu vệ sinh: Chỉ sử dụng xà phòng trung tính và nước sạch. Tránh các chất tẩy rửa mạnh hoặc dung môi hóa học.
• Áp lực nước: Không sử dụng vòi nước áp lực cao để vệ sinh lõi trao đổi (tối đa 2 bar).
• Thời gian khô: Đảm bảo tất cả các bộ phận khô hoàn toàn trước khi lắp đặt lại và bật máy.
• Kiểm tra sau bảo trì: Luôn kiểm tra hiệu suất và mức ồn sau khi bảo trì để đảm bảo máy hoạt động bình thường.
• Ghi chép: Ghi lại ngày bảo trì và tình trạng các bộ phận để theo dõi tuổi thọ và lên kế hoạch thay thế.

Một mẹo nhỏ mà tôi thường chia sẻ với khách hàng là đặt lịch nhắc bảo trì trên điện thoại hoặc email. Với CV-520, việc bảo trì định kỳ không chỉ giúp duy trì hiệu suất mà còn kéo dài tuổi thọ của máy lên đến 15-20 năm – gấp đôi so với các hệ thống thông gió thông thường.

Để kết thúc, tôi muốn nhấn mạnh rằng AirProce CV-520 không chỉ là một máy thông gió thu hồi nhiệt thông thường. Với công nghệ lõi trao đổi kép, quạt EC hiệu suất cao và khả năng tích hợp thông minh, đây là giải pháp toàn diện cho các không gian đòi hỏi chất lượng không khí và hiệu suất năng lượng cao. Dù bạn là chủ hộ gia đình muốn cải thiện sức khỏe cho gia đình, chủ doanh nghiệp muốn nâng cao năng suất làm việc, hay kiến trúc sư đang thiết kế công trình xanh, CV-520 đều là lựa chọn đáng cân nhắc. Đầu tư vào một hệ thống thông gió chất lượng không chỉ mang lại lợi ích tức thì về sức khỏe và tiết kiệm năng lượng mà còn là quyết định thông minh cho tương lai bền vững của công trình.
