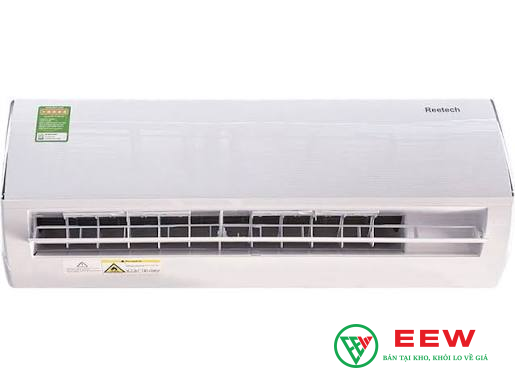

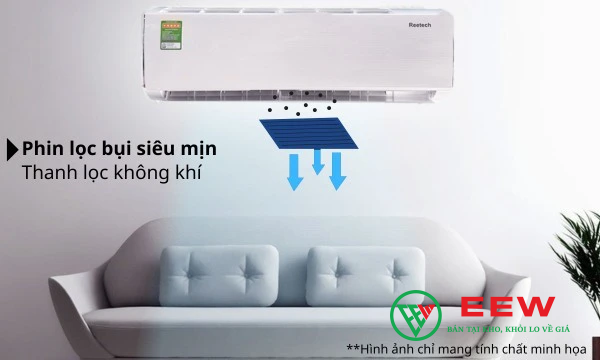

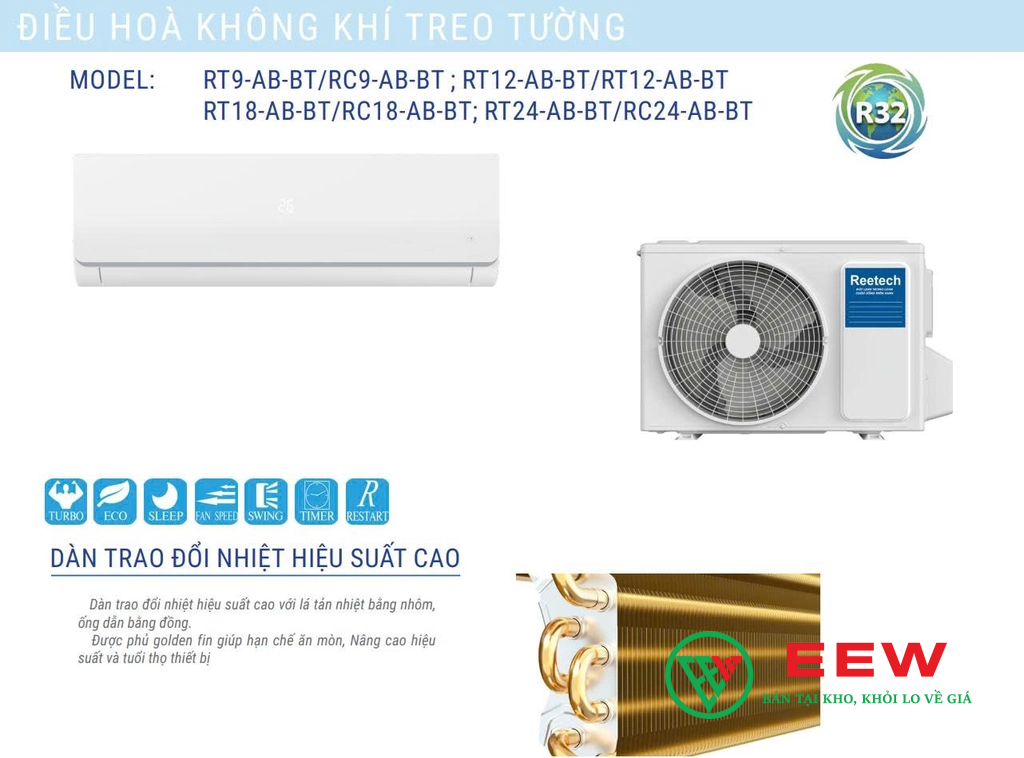

Máy lạnh Reetech 1HP RT9-AB-BT/RC9-AB-BT

RT9-AB-BT/RC9-AB-BT là dòng relay an toàn cao cấp của ABB, thuộc series RT9 và RC9, được thiết kế chuyên dụng cho các hệ thống điều khiển công nghiệp yêu cầu độ tin cậy tuyệt đối. Với khả năng hoạt động ổn định ở điện áp 24V DC (±20%), tích hợp cầu chì tự động 250mA và đáp ứng tiêu chuẩn an toàn Category 4/PL e (EN ISO 13849-1), RT9-AB-BT/RC9-AB-BT đảm bảo ngắt mạch chính xác trong các tình huống khẩn cấp, bảo vệ thiết bị và con người khỏi rủi ro điện.

Sản phẩm này đặc biệt phù hợp cho các ứng dụng như máy móc tự động hóa, băng tải, robot công nghiệp hay hệ thống an toàn nhà máy, nơi yêu cầu thời gian phản hồi nhanh dưới 20ms và tuổi thọ cơ học lên đến 10 triệu chu kỳ hoạt động.

RT9-AB-BT và RC9-AB-BT là gì? Điểm khác biệt chính

Định nghĩa và ứng dụng của RT9-AB-BT

RT9-AB-BT là relay an toàn thuộc dòng RT9 của ABB, được phát triển để giám sát và điều khiển các mạch an toàn trong môi trường công nghiệp. Sản phẩm này hoạt động như một “bộ não” an toàn, liên tục kiểm tra tín hiệu từ các thiết bị bảo vệ (như công tắc cửa, nút dừng khẩn cấp) và ra lệnh ngắt mạch khi phát hiện sự cố.

Ứng dụng chính của RT9-AB-BT bao gồm:

• Hệ thống an toàn máy móc: Giám sát các nút dừng khẩn cấp (E-stop), rèm ánh sáng, công tắc giới hạn.
• Băng tải và dây chuyền sản xuất: Ngắt nguồn động cơ khi phát hiện vật cản hoặc lỗi vận hành.
• Robot công nghiệp: Đảm bảo an toàn vùng làm việc bằng cách ngắt nguồn khi người lao động xâm nhập khu vực nguy hiểm.
• Hệ thống điều khiển cửa tự động: Kiểm soát an toàn cho cửa thang máy, cửa nhà kho.

Với khả năng chịu được nhiệt độ từ -10°C đến +55°C và độ ẩm 35%-85%, RT9-AB-BT hoạt động hiệu quả ngay cả trong điều kiện khắc nghiệt của nhà máy.

Định nghĩa và ứng dụng của RC9-AB-BT

RC9-AB-BT là phiên bản tương đương của RT9-AB-BT nhưng thuộc dòng RC9 của ABB. Về mặt kỹ thuật, RC9-AB-BT sở hữu hầu hết các tính năng của RT9-AB-BT, bao gồm điện áp hoạt động 24V DC, đầu vào an toàn kép, và đầu ra tiếp điểm chuyển đổi (change-over) 6A/250VAC.

RC9-AB-BT thường được sử dụng trong:

• Hệ thống an toàn máy ép và máy cắt: Ngắt nguồn ngay lập tức khi phát hiện lỗi vị trí hoặc quá tải.
• Thiết bị y tế: Đảm bảo an toàn cho các máy chẩn đoán như MRI, CT scan.
• Hệ thống điều khiển thang máy: Giám sát các công tắc an toàn và cảm biến quá tải.
• Nhà máy hóa chất: Ngắt mạch khẩn cấp khi phát hiện rò rỉ khí hoặc nhiệt độ vượt ngưỡng.

Điểm khác biệt nhỏ của RC9-AB-BT so với RT9-AB-BT nằm ở thiết kế module và một số thông số kỹ thuật phụ, nhưng cả hai đều đáp ứng tiêu chuẩn Category 4/PL e.

So sánh RT9-AB-BT và RC9-AB-BT

Mặc dù RT9-AB-BT và RC9-AB-BT có nhiều điểm tương đồng, nhưng vẫn tồn tại một số khác biệt quan trọng:

Về cơ bản, RT9-AB-BT và RC9-AB-BT có thể thay thế cho nhau trong hầu hết các ứng dụng, nhưng việc lựa chọn phụ thuộc vào yêu cầu cụ thể của hệ thống và khuyến nghị của nhà sản xuất ABB.

Thông số kỹ thuật chi tiết của RT9-AB-BT/RC9-AB-BT

Điện áp, công suất và bảo vệ mạch

RT9-AB-BT/RC9-AB-BT hoạt động ở điện áp danh định 24V DC với dung sai ±20%, cho phép linh hoạt trong các hệ thống điện công nghiệp có biến động điện áp. Công suất tiêu thụ ở điện áp danh định là 2W, đảm bảo hiệu quả năng lượng cao ngay cả khi hoạt động liên tục.

Điểm nổi bật của RT9-AB-BT/RC9-AB-BT là tích hợp cầu chì tự động 250mA, giúp bảo vệ mạch khỏi quá tải và ngắn mạch mà không cần thay thế cầu chì thủ công. Khi xảy ra sự cố, relay sẽ tự động ngắt mạch và hiển thị trạng thái lỗi qua đèn LED, giúp kỹ thuật viên dễ dàng xác định nguyên nhân.

Ngoài ra, sản phẩm còn cung cấp đầu ra điện áp 24V DC được bảo vệ ngắn mạch với dòng giới hạn 70mA (±10%), dùng để cấp nguồn cho các cảm biến hoặc thiết bị ngoại vi. Điều này giúp đơn giản hóa thiết kế hệ thống và giảm chi phí lắp đặt.

Đầu vào, đầu ra và tuổi thọ cơ học

RT9-AB-BT/RC9-AB-BT được trang bị hai đầu vào an toàn (S14/S34 và S24/S44), cho phép kết nối song song các thiết bị bảo vệ như nút dừng khẩn cấp, công tắc cửa, hoặc cảm biến an toàn. Dòng điện đầu vào ở điện áp danh định là 30mA cho S14/S34 và 20mA cho S24/S44, đảm bảo tương thích với hầu hết các thiết bị an toàn trên thị trường.

Đầu ra của relay là tiếp điểm chuyển đổi (change-over) Y14 với các thông số kỹ thuật ấn tượng:

• Dòng điện định mức: 6A @ 250VAC (1500VA)
• Tải điện trở AC: 6A @ 250VAC (AC1)
• Tải cảm ứng AC: 2A @ 240VAC (AC15)
• Tải điện trở DC: 6A @ 24VDC (150W)
• Tải cảm ứng DC: 1A @ 24VDC (DC13)
• Tuổi thọ cơ học: >10 triệu chu kỳ
• Tuổi thọ điện: >100.000 chu kỳ (ở tải định mức)

Vật liệu tiếp điểm là hợp kim bạc- vàng (Ag+Au flash), giúp tăng tuổi thọ và độ tin cậy trong môi trường công nghiệp. Relay cũng hỗ trợ tải tối thiểu 10mA/10V, phù hợp cho các ứng dụng điều khiển tín hiệu nhỏ.

Thời gian phản hồi của RT9-AB-BT/RC9-AB-BT cực kỳ nhanh, với:

• <100ms khi cấp nguồn
• <20ms khi kích hoạt (từ đầu vào đến đầu ra)
• <20ms khi ngắt (từ đầu vào đến đầu ra)
• <80ms khi mất nguồn

Điều này đảm bảo hệ thống an toàn phản ứng gần như tức thời khi phát hiện sự cố, giảm thiểu rủi ro cho người và thiết bị.

RT9-AB-BT/RC9-AB-BT phù hợp với đối tượng nào?

Ngành công nghiệp và hệ thống an toàn cần relay này

RT9-AB-BT/RC9-AB-BT là lựa chọn lý tưởng cho các ngành công nghiệp đòi hỏi độ tin cậy cao và tuân thủ nghiêm ngặt các tiêu chuẩn an toàn. Dưới đây là một số ngành và ứng dụng cụ thể:

🕐 Xem thêm thông tin: Điều hòa Reetech 18000BTU 1 chiều RT18/RC18

• Sản xuất ô tô: Giám sát an toàn cho robot hàn, dây chuyền lắp ráp, và máy ép kim loại. Relay đảm bảo ngắt nguồn ngay khi phát hiện lỗi vị trí hoặc xâm nhập khu vực nguy hiểm.
• Đóng gói và thực phẩm: Kiểm soát an toàn cho máy đóng gói, băng tải, và hệ thống chiết rót. Relay giúp ngăn ngừa tai nạn khi công nhân tiếp cận khu vực làm việc của máy.
• Dược phẩm và y tế: Đảm bảo an toàn cho các thiết bị sản xuất thuốc, máy chiết xuất, và hệ thống khử trùng. Relay đáp ứng các yêu cầu nghiêm ngặt về vệ sinh và an toàn trong môi trường phòng sạch.
• Năng lượng và hóa chất: Giám sát an toàn cho máy bơm, van điều khiển, và hệ thống xử lý hóa chất. Relay hoạt động ổn định trong môi trường có nhiệt độ và độ ẩm cao.
• Gỗ và giấy: Kiểm soát an toàn cho máy cưa, máy bào, và dây chuyền sản xuất giấy. Relay giúp ngăn ngừa tai nạn khi công nhân tiếp cận các lưỡi cưa hoặc trục cán.
• Xây dựng và khai thác mỏ: Đảm bảo an toàn cho máy nghiền, băng tải, và hệ thống nâng hạ. Relay hoạt động hiệu quả trong điều kiện bụi bẩn và rung động mạnh.

Ngoài ra, RT9-AB-BT/RC9-AB-BT còn được sử dụng trong các hệ thống an toàn tòa nhà như thang máy, cửa tự động, và hệ thống báo cháy, nơi yêu cầu độ tin cậy cao và thời gian phản hồi nhanh.

Tiêu chuẩn an toàn và chứng nhận liên quan

RT9-AB-BT/RC9-AB-BT đáp ứng các tiêu chuẩn an toàn quốc tế nghiêm ngặt, đảm bảo phù hợp cho các ứng dụng công nghiệp đòi hỏi độ tin cậy cao:

• EN ISO 13849-1: Đạt Category 4/PL e, mức cao nhất trong tiêu chuẩn an toàn máy móc. Điều này có nghĩa là relay có khả năng phát hiện và xử lý lỗi kép, đảm bảo hệ thống luôn ở trạng thái an toàn ngay cả khi một thành phần bị hỏng.
• IEC 60947-5-1: Tiêu chuẩn cho thiết bị điều khiển và chuyển mạch công nghiệp, đảm bảo relay hoạt động ổn định trong môi trường điện công nghiệp.
• IEC 60529: Đạt cấp bảo vệ IP20, chống lại sự xâm nhập của vật thể rắn có đường kính lớn hơn 12.5mm (như ngón tay), phù hợp cho lắp đặt trong tủ điện.
• UL 508 và CSA C22.2 No. 14: Chứng nhận cho thị trường Bắc Mỹ, đảm bảo relay đáp ứng các yêu cầu an toàn điện của khu vực này.
• EN 61000-6-2: Khả năng chống nhiễu điện từ (EMC) cho môi trường công nghiệp, đảm bảo relay không bị ảnh hưởng bởi nhiễu từ các thiết bị khác.

Ngoài ra, RT9-AB-BT/RC9-AB-BT còn tuân thủ các tiêu chuẩn ngành cụ thể như:

• ISO 13850: Tiêu chuẩn cho nút dừng khẩn cấp, đảm bảo relay tương thích với các thiết bị an toàn khác.
• EN 60204-1: An toàn điện cho máy móc, đảm bảo relay phù hợp cho các hệ thống điều khiển máy công nghiệp.
• NFPA 79: Tiêu chuẩn điện cho máy móc công nghiệp (Mỹ), đảm bảo relay đáp ứng các yêu cầu an toàn điện nghiêm ngặt.

Với các chứng nhận này, RT9-AB-BT/RC9-AB-BT là lựa chọn đáng tin cậy cho các hệ thống an toàn trong môi trường công nghiệp khắc nghiệt.

Cách lắp đặt và vận hành RT9-AB-BT/RC9-AB-BT đúng cách

Hướng dẫn đấu nối và lắp đặt DIN-rail

Lắp đặt RT9-AB-BT/RC9-AB-BT đúng cách là yếu tố quan trọng để đảm bảo hiệu suất và tuổi thọ của relay. Dưới đây là hướng dẫn chi tiết:

1. Chuẩn bị trước khi lắp đặt:

• Kiểm tra relay và các phụ kiện đi kèm (nếu có) để đảm bảo không có hư hỏng trong quá trình vận chuyển.
• Đảm bảo nguồn điện đã được ngắt trước khi đấu nối để tránh nguy cơ điện giật.
• Chuẩn bị dụng cụ: tua vít (momen siết 1Nm), kìm tuốt dây, và dây dẫn có tiết diện phù hợp (tối đa 4mm² cho dây cứng hoặc 2×1.5mm² cho dây mềm).

2. Lắp đặt DIN-rail:

• Relay được thiết kế để lắp đặt trên ray DIN tiêu chuẩn 35mm (EN 60715).
• Đặt relay lên ray DIN và ấn nhẹ cho đến khi nghe tiếng “click” cho biết relay đã được cố định chắc chắn.
• Đảm bảo relay được lắp đặt ở vị trí thẳng đứng để tối ưu khả năng tản nhiệt và dễ dàng quan sát đèn LED chỉ thị.

3. Đấu nối điện:

Sơ đồ đấu nối tiêu chuẩn cho RT9-AB-BT/RC9-AB-BT như sau:

• Nguồn cấp (A1-A2): Kết nối điện áp 24V DC (±20%) vào chân A1 (+) và A2 (-). Đảm bảo cực tính đúng để tránh hư hỏng relay.
• Đầu vào an toàn (S14/S34 và S24/S44):
  • S14/S34: Kết nối với thiết bị an toàn (ví dụ: nút dừng khẩn cấp, công tắc cửa) ở chế độ thường đóng (NC).
  • S24/S44: Kết nối với cực âm (0V) của nguồn cấp.
• Đầu ra (Y14): Kết nối với tải cần điều khiển (ví dụ: contactor, van điện từ). Relay cung cấp tiếp điểm chuyển đổi (change-over) với chân chung (COM), thường đóng (NC), và thường mở (NO).
• Đầu ra điện áp (S13): Cung cấp điện áp 24V DC được bảo vệ ngắn mạch (70mA) cho các thiết bị ngoại vi như cảm biến.

4. Kiểm tra sau lắp đặt:

• Bật nguồn và kiểm tra đèn LED chỉ thị:
  • Đèn LED nguồn (On): Sáng liên tục khi nguồn cấp ổn định.
  • Đèn LED đầu vào (In1/In2): Sáng khi điều kiện đầu vào được đáp ứng.
  • Đèn LED đầu ra (1/2): Sáng khi relay kích hoạt đầu ra.
• Kiểm tra hoạt động của relay bằng cách kích hoạt thiết bị an toàn (ví dụ: nhấn nút dừng khẩn cấp) và đảm bảo relay ngắt mạch đầu ra.
• Đo điện áp và dòng điện tại các chân đấu nối để đảm bảo không có lỗi đấu nối.

Thời gian phản hồi và quy trình reset relay

Thời gian phản hồi của RT9-AB-BT/RC9-AB-BT là yếu tố then chốt để đảm bảo an toàn trong các tình huống khẩn cấp. Relay được thiết kế với thời gian phản hồi cực nhanh:

• Khi cấp nguồn: <100ms để relay sẵn sàng hoạt động.
• Khi kích hoạt (từ đầu vào đến đầu ra): <20ms, đảm bảo hệ thống phản ứng gần như tức thời khi phát hiện sự cố.
• Khi ngắt (từ đầu vào đến đầu ra): <20ms, giúp giảm thiểu thời gian phơi nhiễm với nguy hiểm.
• Khi mất nguồn: <80ms để relay ngắt hoàn toàn đầu ra.

Quy trình reset relay sau khi xảy ra sự cố:

1. Reset tự động:

• Sau khi sự cố được khắc phục (ví dụ: nút dừng khẩn cấp được nhả ra), relay sẽ tự động reset nếu tất cả các điều kiện an toàn được đáp ứng.
• Thời gian reset tự động phụ thuộc vào thời gian phục hồi của thiết bị an toàn đầu vào.

2. Reset thủ công:

• Nếu relay không tự động reset, có thể thực hiện reset thủ công bằng cách:
• Ngắt nguồn cấp (A1-A2) trong ít nhất 1 giây, sau đó cấp nguồn lại.
• Hoặc sử dụng chân reset X1 (nếu có): Kết nối chân X1 với +24V DC trong ít nhất 80ms (ở điện áp danh định) hoặc 100ms (ở điện áp thấp nhất -20%).

Lưu ý quan trọng:

🔗 Bạn có thể xem: Điều hòa Reetech 9000BTU 1 Chiều RT9-DE-A

• Không được reset relay khi sự cố chưa được khắc phục hoàn toàn, vì điều này có thể gây nguy hiểm cho người và thiết bị.
• Đảm bảo tất cả các thiết bị an toàn đầu vào (như nút dừng khẩn cấp, công tắc cửa) đều ở trạng thái an toàn trước khi reset relay.
• Kiểm tra định kỳ (ít nhất 1 lần/năm) để đảm bảo relay hoạt động chính xác và không bị lỗi.

Giá RT9-AB-BT/RC9-AB-BT bao nhiêu? Nơi mua uy tín

Giá của RT9-AB-BT/RC9-AB-BT phụ thuộc vào nhiều yếu tố như nhà phân phối, số lượng đặt hàng, và các dịch vụ đi kèm (như bảo hành mở rộng hoặc hỗ trợ kỹ thuật). Sản phẩm này thường được bán thông qua các đại lý ủy quyền của ABB hoặc các nhà cung cấp thiết bị tự động hóa công nghiệp.

Để đảm bảo mua được sản phẩm chính hãng với giá hợp lý, khách hàng nên:

• Lựa chọn các nhà cung cấp có uy tín, có giấy chứng nhận đại lý ủy quyền của ABB.
• Kiểm tra tem chống hàng giả và mã sản phẩm trên bao bì để đảm bảo tính chính hãng.
• Yêu cầu cung cấp đầy đủ chứng từ, hóa đơn VAT và giấy chứng nhận xuất xứ (CO) khi mua hàng.
• So sánh giá giữa các nhà cung cấp khác nhau, nhưng ưu tiên chất lượng và dịch vụ hậu mãi hơn là giá rẻ.

Ngoài ra, khách hàng cũng nên lưu ý đến các yếu tố sau khi mua RT9-AB-BT/RC9-AB-BT:

• Bảo hành: Sản phẩm chính hãng thường được bảo hành 12-24 tháng tùy theo nhà cung cấp. Đảm bảo kiểm tra chính sách bảo hành trước khi mua.
• Hỗ trợ kỹ thuật: Một số nhà cung cấp cung cấp dịch vụ hỗ trợ kỹ thuật miễn phí, bao gồm tư vấn lắp đặt và xử lý sự cố.
• Đào tạo: Đối với các dự án lớn, khách hàng có thể yêu cầu nhà cung cấp tổ chức đào tạo về cách lắp đặt, vận hành và bảo trì relay.
• Cập nhật firmware: Một số phiên bản relay có thể được cập nhật firmware để cải thiện hiệu suất hoặc thêm tính năng mới. Kiểm tra với nhà cung cấp về khả năng này.

Việc lựa chọn đúng nhà cung cấp không chỉ đảm bảo mua được sản phẩm chính hãng mà còn nhận được sự hỗ trợ kỹ thuật và bảo hành tốt nhất, giúp tối ưu hóa hiệu suất và tuổi thọ của RT9-AB-BT/RC9-AB-BT trong hệ thống.

RT9-AB-BT/RC9-AB-BT là giải pháp relay an toàn tiên tiến, đáp ứng các yêu cầu khắt khe nhất của ngành công nghiệp hiện đại. Với khả năng hoạt động ổn định ở điện áp 24V DC, tích hợp cầu chì tự động, và thời gian phản hồi nhanh dưới 20ms, sản phẩm này đảm bảo an toàn tối đa cho cả người và thiết bị. Đặc biệt, việc tuân thủ tiêu chuẩn Category 4/PL e (EN ISO 13849-1) và tuổi thọ cơ học lên đến 10 triệu chu kỳ khiến RT9-AB-BT/RC9-AB-BT trở thành lựa chọn đáng tin cậy cho các hệ thống tự động hóa, robot công nghiệp, và dây chuyền sản xuất. Khi lắp đặt và vận hành đúng cách, relay này không chỉ nâng cao hiệu suất mà còn giảm thiểu rủi ro, góp phần xây dựng môi trường làm việc an toàn và hiệu quả.
