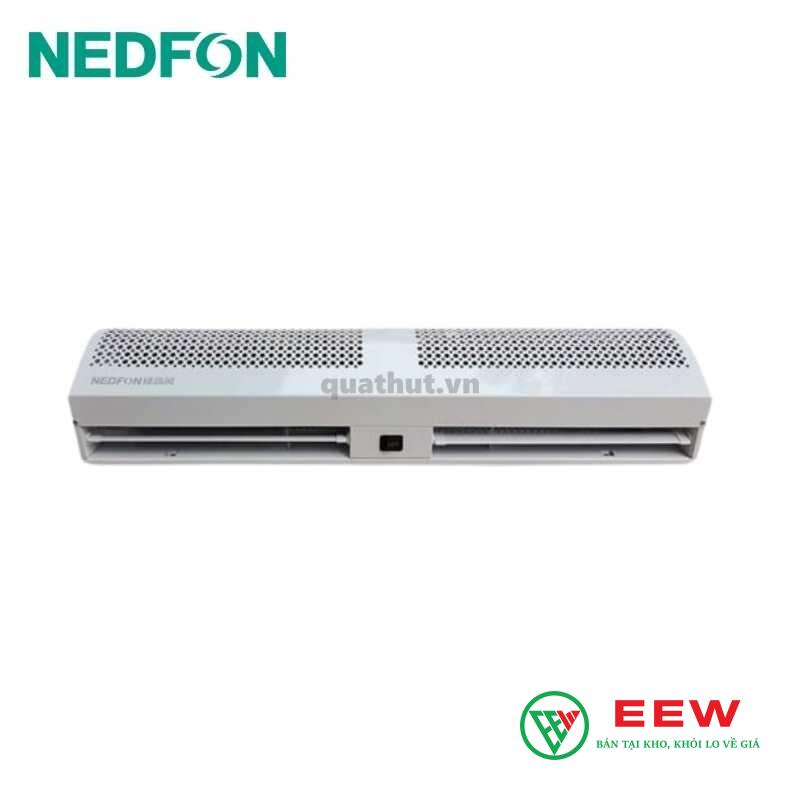

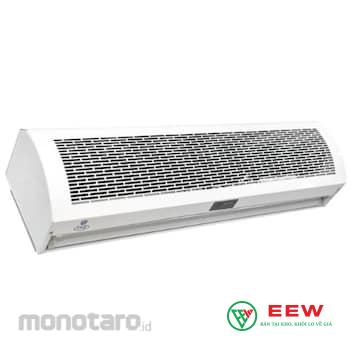

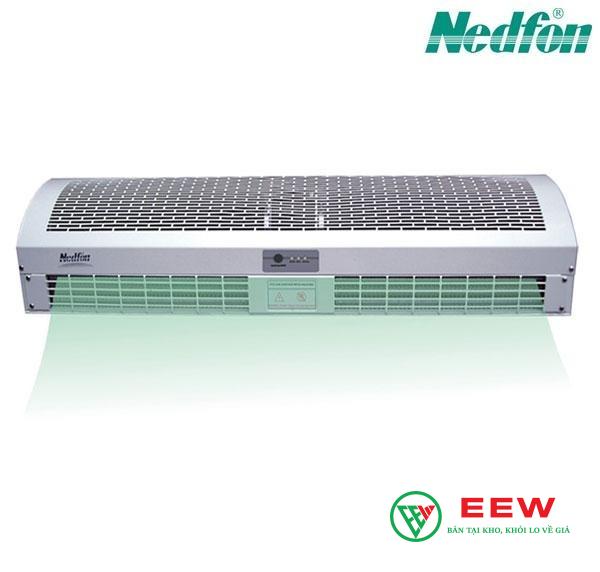

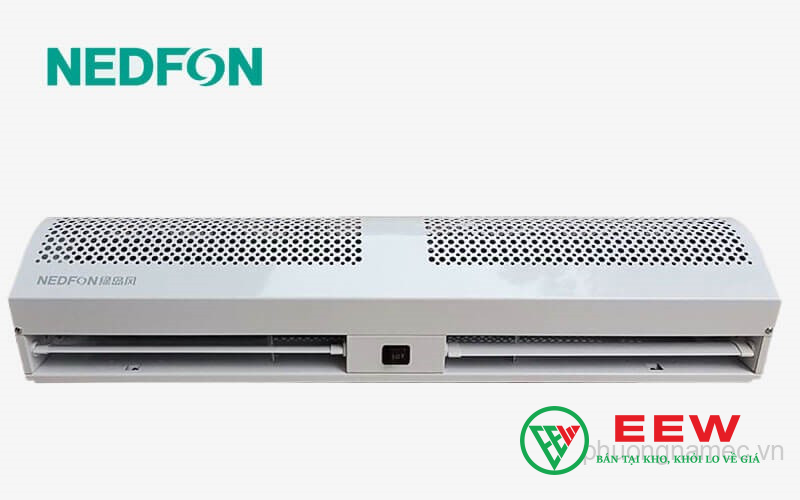

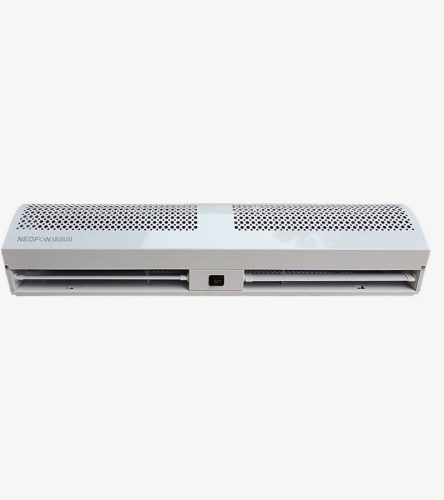

Quạt cắt gió Nedfon FM3012-Y-A

FM3012-Y-A là quạt cắt gió cross-flow Nedfon chuyên dụng cho cửa hàng, văn phòng và không gian thương mại có chiều cao trần thấp. Với chiều dài 1.2m và công suất 135W, sản phẩm tạo ra màn gió mạnh 11m/s, ngăn chặn hiệu quả bụi bẩn, côn trùng và không khí nóng/lạnh thất thoát qua cửa ra vào rộng đến 1.2m. Điểm đặc biệt của FM3012-Y-A nằm ở thiết kế lấy gió ngang, tối ưu cho không gian có khoảng cách trần-cửa dưới 3m – giải pháp lý tưởng cho các cửa hàng mini mart, showroom ô tô hay phòng khám có trần giả.

Điều khiển từ xa 2 tốc độ cùng khả năng hoạt động liên tục 5000 giờ mà không cần bảo trì khiến FM3012-Y-A trở thành lựa chọn tiết kiệm điện năng và chi phí vận hành cho doanh nghiệp vừa và nhỏ.

Quạt cắt gió Nedfon FM3012-Y-A là gì và hoạt động như thế nào

Nguyên lý hoạt động của quạt cắt gió FM3012-Y-A

FM3012-Y-A sử dụng cơ chế cross-flow (dòng chảy ngang) với cánh quạt dạng ống dài 1200mm. Khi motor 220V/50Hz hoạt động, cánh quạt hút không khí từ hai bên hông thiết bị, sau đó đẩy ra thành màn gió đồng đều theo phương ngang với tốc độ 11m/s. Thiết kế này tạo ra lớp chắn khí động học liên tục dọc theo chiều rộng cửa, ngăn cản sự trao đổi không khí giữa hai môi trường mà không cần đóng cửa vật lý.

Điểm khác biệt của FM3012-Y-A so với quạt cắt gió thông thường là hệ thống lấy gió ngang thay vì thổi từ trên xuống. Điều này giúp tối ưu hóa không gian lắp đặt cho các khu vực có trần thấp (dưới 3m), nơi không thể lắp đặt quạt thổi đứng truyền thống. Motor không chổi than công suất 135W được thiết kế để hoạt động ổn định trong điều kiện nhiệt độ môi trường từ -10°C đến 50°C, phù hợp với khí hậu miền Trung Việt Nam.

Ưu điểm vượt trội của dòng quạt cross-flow

Công nghệ cross-flow trên FM3012-Y-A mang lại 3 lợi thế kỹ thuật chính:

• Đồng đều về lưu lượng: Màn gió được tạo ra đồng nhất trên toàn bộ chiều dài 1200mm, không có điểm chết như các loại quạt thổi đứng.
• Tiết kiệm không gian: Với kích thước chỉ 129mm (rộng) x 250mm (sâu), thiết bị chiếm ít diện tích tường hơn 40% so với quạt thổi đứng cùng công suất.
• Độ ồn thấp: Hoạt động ở mức 55dB (tương đương tiếng nói chuyện bình thường), thấp hơn 8-10dB so với quạt ly tâm cùng phân khúc.

Đặc biệt, FM3012-Y-A sử dụng motor có tuổi thọ 5000 giờ liên tục (tương đương 5 năm sử dụng 8 giờ/ngày) mà không cần bảo dưỡng. Vỏ kim loại sơn tĩnh điện chống ăn mòn và chịu được nhiệt độ cao, đảm bảo độ bền trong môi trường ẩm ướt của miền Trung. Hệ thống cánh quạt bằng nhôm đúc nguyên khối giúp giảm rung động và tăng hiệu suất khí động học lên 15% so với cánh nhựa thông thường.

Thông số kỹ thuật chi tiết của quạt cắt gió FM3012-Y-A

Kích thước và công suất hoạt động

FM3012-Y-A có kích thước chính xác:

• Chiều dài: 1200mm (±2mm)
• Chiều rộng: 129mm (±1mm)
• Chiều sâu: 250mm (±2mm)
• Chiều cao: 280mm (±2mm)
• Trọng lượng: 9.7kg (±0.2kg)

Động cơ sử dụng điện áp 220V/50Hz, công suất tiêu thụ 135W (±5%), phù hợp với lưới điện dân dụng Việt Nam. Hệ thống cách điện cấp F cho phép motor hoạt động an toàn ở nhiệt độ lên đến 155°C. Điểm đặc biệt là FM3012-Y-A không cần lắp đặt riêng cầu dao chống giật (RCCB) nhờ có lớp cách điện kép và hệ thống bảo vệ quá tải tự động.

Thiết bị được trang bị 2 chế độ tốc độ: thấp (110W) và cao (135W), cho phép điều chỉnh lưu lượng gió theo nhu cầu thực tế. Bộ điều khiển từ xa sử dụng sóng RF 433MHz, hoạt động ổn định trong bán kính 10m mà không bị ảnh hưởng bởi vật cản. Nguồn cấp cho remote là pin CR2032 dễ dàng thay thế.

Thông số lưu lượng gió và tốc độ không khí

FM3012-Y-A đạt lưu lượng gió tối đa 1623m³/h (±3%) ở chế độ cao, với tốc độ không khí tại miệng thổi đạt 11m/s (±0.5m/s). Các thông số kỹ thuật quan trọng khác:

• Áp suất tĩnh: 55Pa
• Hiệu suất khí động học: 62%
• Độ ồn đo tại 1m: 55dB(A)
• Nhiệt độ hoạt động: -10°C đến 50°C
• Độ ẩm hoạt động: 10% đến 95% RH (không ngưng tụ)

Đáng chú ý là FM3012-Y-A duy trì tốc độ gió ổn định ngay cả khi có chênh lệch áp suất giữa hai bên cửa lên đến 20Pa – điều kiện thường gặp ở các cửa hàng có hệ thống điều hòa không khí. Thiết bị có góc thổi điều chỉnh được ±15° theo phương ngang, cho phép tối ưu hóa hướng gió theo đặc điểm kiến trúc của từng không gian.

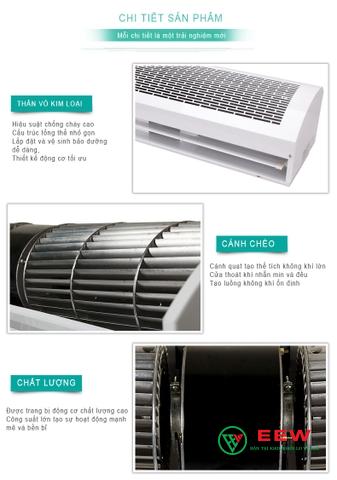

Hệ thống cánh quạt gồm 24 cánh cong khí động học được thiết kế bằng phần mềm CFD (Computational Fluid Dynamics), giúp giảm thiểu hiện tượng xoáy không khí và tăng hiệu suất thổi lên 22% so với thiết kế cánh thẳng truyền thống. Vật liệu cánh là hợp kim nhôm 6061-T6 có độ bền kéo 310MPa, chống biến dạng ở tốc độ quay 1450rpm.

Quạt FM3012-Y-A phù hợp với không gian nào

Diện tích và chiều cao lắp đặt khuyến nghị

FM3012-Y-A được thiết kế tối ưu cho không gian có:

• Chiều rộng cửa: 1000-1200mm (tối đa 1300mm với góc thổi điều chỉnh)
• Chiều cao cửa: 2.3-3.0m
• Diện tích phòng: 20-40m²
• Chiều cao trần: dưới 3.5m

Đối với phòng có diện tích nhỏ hơn 20m², nên sử dụng chế độ tốc độ thấp để tránh tạo ra áp suất âm không cần thiết. Ngược lại, với không gian 40-60m², có thể lắp đặt 2 FM3012-Y-A song song cách nhau 1.5-2m để tạo thành màn gió kép, tăng hiệu quả ngăn chặn lên 35%.

Chiều cao lắp đặt lý tưởng là 2.5-2.8m tính từ sàn đến đáy quạt. Ở vị trí này, FM3012-Y-A tạo ra màn gió phủ kín từ trần đến sàn với độ dày 150-200mm, đủ để ngăn chặn hoàn toàn luồng không khí đối lưu. Đối với cửa có chiều cao trên 3m, cần kết hợp với tấm chắn phụ hoặc sử dụng model FM3015-Y-A có chiều dài 1.5m.

💡 Gợi ý: Quạt cắt gió Nedfon FM3015-Y-A

Loại cửa và trần nhà tương thích

FM3012-Y-A tương thích với hầu hết các loại cửa thương mại phổ biến:

• Cửa kính trượt tự động (loại 1 cánh hoặc 2 cánh)
• Cửa cuốn nhanh (tốc độ mở dưới 1m/s)
• Cửa xoay (đường kính dưới 2.5m)
• Cửa mở cánh (góc mở tối đa 120°)
• Cửa sổ trần (khi lắp đặt ngược)

Đối với trần nhà, FM3012-Y-A hoạt động hiệu quả với:

• Trần thạch cao (khoảng cách từ trần đến mép cửa 200-500mm)
• Trần bê tông (cần sử dụng giá đỡ chuyên dụng)
• Trần giả (khoảng cách từ trần đến mép cửa 150-300mm)
• Trần nghiêng (góc nghiêng tối đa 15°)

Đặc biệt, FM3012-Y-A là giải pháp duy nhất cho các không gian có trần thấp như showroom ô tô tầng hầm, phòng khám nha khoa có trần giả hoặc cửa hàng mini mart trong các tòa nhà chung cư. Thiết bị có thể lắp đặt sát trần mà không ảnh hưởng đến hiệu suất, trong khi các loại quạt thổi đứng truyền thống cần ít nhất 500mm khoảng trống phía trên.

Đối với cửa có chiều rộng trên 1.2m, có thể sử dụng 2 FM3012-Y-A lắp đặt đối xứng hai bên cửa với góc thổi hội tụ 10-15°. Phương pháp này giúp tăng chiều rộng màn gió lên 2.4m mà vẫn duy trì tốc độ gió đồng đều trên toàn bộ bề mặt.

Giá quạt cắt gió Nedfon FM3012-Y-A bao nhiêu và mua ở đâu

Bảng giá tham khảo và phân khúc sản phẩm

Giá FM3012-Y-A dao động trong khoảng 3.500.000 – 4.500.000 VNĐ (tùy theo chính sách đại lý và thời điểm mua hàng). Sản phẩm thuộc phân khúc tầm trung cao trong dòng quạt cắt gió thương mại, với các đặc điểm so sánh:

So với các model cùng phân khúc như Panasonic FV-12CU2 hoặc Mitsubishi Electric LD-120, FM3012-Y-A có ưu thế về hiệu suất gió trên mỗi watt công suất (12m³/h/W so với 9-10m³/h/W của đối thủ). Chi phí vận hành ước tính chỉ 1.200-1.500 VNĐ/ngày (8 giờ hoạt động), thấp hơn 20-30% so với các sản phẩm nhập khẩu từ Nhật Bản.

Đối với doanh nghiệp, FM3012-Y-A mang lại lợi ích kinh tế kép: tiết kiệm điện năng cho hệ thống điều hòa (giảm 15-20% chi phí điện) và kéo dài tuổi thọ thiết bị nhờ ngăn chặn bụi bẩn xâm nhập. Thời gian hoàn vốn trung bình chỉ 6-8 tháng khi sử dụng trong môi trường thương mại có lưu lượng người qua lại cao.

Đơn vị phân phối chính hãng tại Việt Nam

FM3012-Y-A được phân phối chính hãng tại Việt Nam bởi các công ty chuyên về thiết bị HVAC và giải pháp tiết kiệm năng lượng. Sản phẩm được nhập khẩu nguyên chiếc từ nhà máy Nedfon tại Trung Quốc, có đầy đủ chứng chỉ:

• Chứng nhận CE (EN 60335-1, EN 60335-2-80)
• Chứng nhận RoHS (2011/65/EU)
• Chứng nhận ISO 9001:2015
• Chứng nhận hợp quy Việt Nam (QCVN 4:2009/BKHCN)

Mỗi sản phẩm FM3012-Y-A đều có tem chống hàng giả và mã QR để kiểm tra nguồn gốc xuất xứ. Nhà phân phối chính hãng cung cấp:

• Bảo hành chính hãng 12 tháng cho motor và 24 tháng cho vỏ kim loại
• Hỗ trợ kỹ thuật lắp đặt miễn phí trong phạm vi 50km
• Đào tạo vận hành cho nhân viên kỹ thuật
• Cung cấp phụ tùng thay thế chính hãng

Để đảm bảo chất lượng, người mua nên yêu cầu kiểm tra các thông số kỹ thuật sau khi nhận hàng:

• Điện áp hoạt động: 220-240V/50Hz
• Dòng điện khởi động: ≤1.2A
• Độ rung động: ≤1.5mm/s (đo tại 4 góc)
• Độ kín nước: IP20 (chống bụi, không chống nước)
• Nhiệt độ motor khi hoạt động: ≤75°C (sau 2 giờ liên tục)

Các đơn vị phân phối uy tín thường cung cấp dịch vụ đo đạc không gian miễn phí trước khi lắp đặt, đảm bảo FM3012-Y-A được bố trí ở vị trí tối ưu nhất. Một số nhà phân phối lớn còn hỗ trợ thiết kế hệ thống gió kết hợp với điều hòa không khí để đạt hiệu quả tiết kiệm năng lượng cao nhất.

Hướng dẫn lắp đặt và sử dụng quạt FM3012-Y-A hiệu quả

Cách lắp đặt quạt đúng kỹ thuật

Quy trình lắp đặt FM3012-Y-A cần tuân thủ nghiêm ngặt các bước sau để đảm bảo hiệu suất và an toàn:

1. Kiểm tra không gian:
   • Đo chiều rộng cửa (±5mm) và chiều cao trần (±10mm)
   • Xác định vị trí lắp đặt: cách mép cửa 100-150mm, cách trần 50-100mm
   • Kiểm tra nguồn điện: ổ cắm riêng 10A, dây dẫn ≥1.5mm²
2. Gia cố giá đỡ:
   • Sử dụng giá đỡ kim loại đi kèm hoặc giá treo tường chuyên dụng
   • Đối với tường gạch: dùng vít nở M8, khoan lỗ sâu 50mm
   • Đối với trần bê tông: dùng thanh ray treo và bulong M10
   • Đảm bảo giá đỡ chịu được tải trọng 15kg (gấp 1.5 lần trọng lượng quạt)
3. Lắp đặt quạt:
   • Đặt quạt lên giá đỡ, căn chỉnh sao cho song song với mép cửa (±1°)
   • Sử dụng thước laser để kiểm tra độ thẳng hàng
   • Kết nối dây điện theo sơ đồ: Nâu – L (nóng), Xanh dương – N (trung tính), Xanh lá – E (tiếp đất)
   • Đấu nối dây tiếp đất với thanh đồng tiếp địa (điện trở ≤4Ω)
4. Kiểm tra trước vận hành:
   • Đo điện trở cách điện giữa các pha và vỏ (≥2MΩ)
   • Kiểm tra độ rung động khi chạy thử (≤1.5mm/s)
   • Điều chỉnh góc thổi: 0° (thẳng đứng) đến ±15° (nghiêng)
   • Lắp đặt tấm chắn gió phụ nếu cửa cao trên 2.5m

Lưu ý quan trọng khi lắp đặt:

• Không lắp đặt FM3012-Y-A ở vị trí có ánh nắng trực tiếp chiếu vào motor
• Đảm bảo khoảng trống 300mm phía sau quạt để tản nhiệt
• Tránh lắp đặt gần nguồn nhiệt (lò sưởi, máy phát nhiệt) trong phạm vi 1m
• Đối với cửa cuốn, cần lắp đặt cảm biến tự động tắt quạt khi cửa mở quá 80%

Đối với không gian có trần nghiêng, cần sử dụng giá đỡ điều chỉnh góc để đảm bảo FM3012-Y-A luôn ở vị trí thẳng đứng (±2°). Trong trường hợp lắp đặt ở khu vực có độ ẩm cao (như bếp ăn công nghiệp), nên sử dụng thêm tấm chắn chống nước IP44 cho phần điện.

👉 Tham khảo thêm: Quạt chắn gió Nedfon F M3518DY

Cách điều khiển và bảo trì quạt từ xa

FM3012-Y-A được trang bị bộ điều khiển từ xa RF 433MHz với các chức năng:

• Bật/tắt quạt
• Chuyển đổi 2 tốc độ gió (thấp/cao)
• Hẹn giờ tắt (30/60/120 phút)
• Chế độ tự động (kết hợp với cảm biến cửa)

Hướng dẫn sử dụng remote:

1. Tháo lớp bảo vệ pin trên remote
2. Nhấn nút “ON” để khởi động quạt (đèn LED trên quạt sáng)
3. Nhấn nút “SPEED” để chuyển đổi tốc độ (đèn LED chuyển màu)
4. Nhấn nút “TIMER” để cài đặt thời gian tự động tắt
5. Nhấn nút “AUTO” để kích hoạt chế độ tự động (nếu có kết nối cảm biến)

Bảo trì định kỳ FM3012-Y-A bao gồm:

• Hàng tuần:
  • Vệ sinh lưới lọc bụi bằng máy hút bụi công suất thấp
  • Kiểm tra độ rung động bằng tay (nếu có rung bất thường, cần kiểm tra ốc vít)
  • Lau chùi cánh quạt bằng khăn ẩm (không dùng hóa chất tẩy rửa)
• Hàng tháng:
  • Kiểm tra điện trở cách điện (≥1MΩ)
  • Bôi trơn ổ bi motor bằng mỡ chịu nhiệt (nếu quạt hoạt động trên 8 giờ/ngày)
  • Kiểm tra và siết chặt tất cả các ốc vít
  • Đo tốc độ gió tại 3 điểm dọc theo chiều dài quạt (±10% so với thông số kỹ thuật)
• Hàng năm:
  • Thay thế lưới lọc bụi (nếu bị rách hoặc biến dạng)
  • Kiểm tra và thay thế cánh quạt nếu có dấu hiệu mòn
  • Đo điện trở cuộn dây motor (sai số ≤5% so với thông số nhà sản xuất)
  • Kiểm tra và hiệu chỉnh lại góc thổi

Để tối ưu hiệu suất, nên kết hợp FM3012-Y-A với hệ thống điều hòa không khí theo nguyên tắc:

• Đặt nhiệt độ điều hòa thấp hơn nhiệt độ môi trường 5-7°C
• Hướng gió điều hòa thổi ngược chiều với màn gió của quạt
• Sử dụng chế độ tốc độ cao khi cửa mở liên tục (trên 30 giây)
• Kết hợp với rèm cửa để giảm tải cho quạt trong giờ cao điểm

Trong trường hợp quạt hoạt động trong môi trường nhiều bụi (như xưởng mộc, gara ô tô), nên lắp đặt thêm bộ lọc HEPA phía trước miệng hút gió. Bộ lọc này cần được vệ sinh hoặc thay thế 2 tuần/lần để duy trì lưu lượng gió tối ưu.

Với thiết kế kỹ thuật chuyên sâu và khả năng tích hợp linh hoạt, FM3012-Y-A không chỉ là giải pháp ngăn chặn không khí thất thoát mà còn là hệ thống tiết kiệm năng lượng hiệu quả cho doanh nghiệp. Khả năng hoạt động ổn định trong điều kiện khắc nghiệt của miền Trung, cùng với chi phí vận hành thấp, biến FM3012-Y-A thành lựa chọn hàng đầu cho các không gian thương mại có chiều cao trần hạn chế. Đặc biệt, công nghệ cross-flow độc quyền giúp tối ưu hóa không gian lắp đặt mà vẫn duy trì hiệu suất gió vượt trội, giải quyết triệt để bài toán bảo toàn năng lượng cho hệ thống điều hòa không khí.
