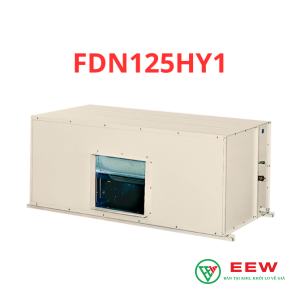

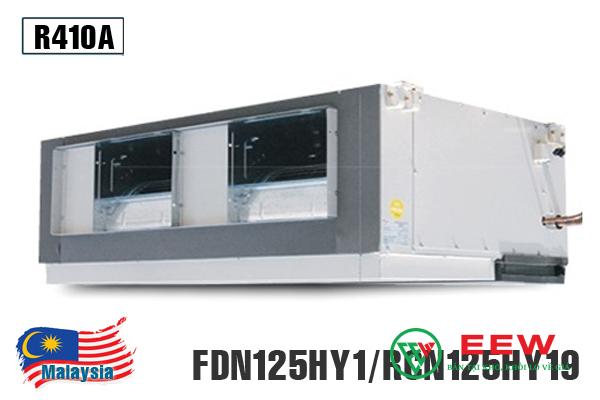

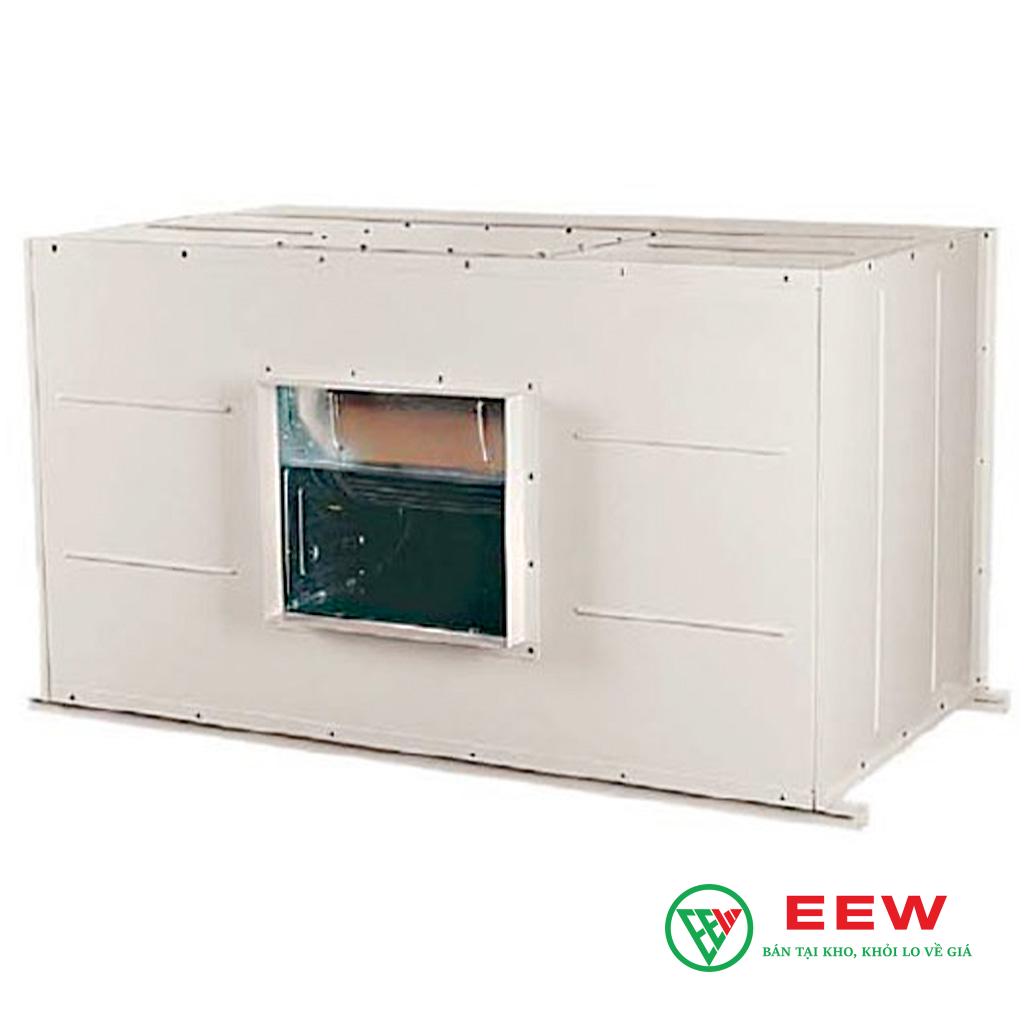

Điều hòa âm trần nối ống gió Daikin 125.000BTU FDN125HY1

FDN125HY1 là dòng điều hòa âm trần nối ống gió công suất lớn 125.000 BTU (≈36,7 kW) của Daikin, thiết kế chuyên dụng cho hệ thống HVAC 3 pha 380-415V/50Hz. Sản phẩm sử dụng gas lạnh R410A, tích hợp quạt ly tâm công suất cao (4.500 CFM) và khả năng chịu áp suất tĩnh 150 Pa, phù hợp cho không gian thương mại từ 120-180m² như nhà hàng, showroom, văn phòng hoặc khu vực sản xuất yêu cầu lưu lượng gió lớn.

Với hiệu suất năng lượng EER 3,23 W/W và mức ồn chỉ 53 dBA (tương đương tiếng nói chuyện bình thường), FDN125HY1 đáp ứng cả tiêu chuẩn kỹ thuật khắt khe lẫn yêu cầu về môi trường làm việc yên tĩnh.

Điều hòa nối ống gió Daikin FDN125HY1 là gì?

FDN125HY1 thuộc dòng sản phẩm Daikin HY1 – hệ thống điều hòa nối ống gió không inverter dành cho ứng dụng thương mại và công nghiệp nhẹ. Khác với các model treo tường hay cassette, FDN125HY1 được lắp đặt âm trần, kết nối với hệ thống ống gió phân phối không khí đồng đều đến nhiều khu vực thông qua các miệng gió điều chỉnh.

Thiết kế này cho phép tối ưu hóa không gian sử dụng (không chiếm diện tích sàn/mặt tường) và đảm bảo tính thẩm mỹ cao cho công trình. Đặc biệt, FDN125HY1 có khả năng chuyển đổi hướng gió (vertical/horizontal) tại công trường, giúp linh hoạt trong bố trí hệ thống ống gió phức tạp.

Đặc điểm nổi bật của FDN125HY1

FDN125HY1 sở hữu hàng loạt công nghệ tiên tiến của Daikin, tập trung vào 3 yếu tố cốt lõi: hiệu suất làm lạnh, độ bền và khả năng tích hợp hệ thống. Dưới đây là những điểm nổi bật kỹ thuật:

• Công nghệ quạt ly tâm hiệu suất cao: Sử dụng động cơ quạt 3 pha với lưu lượng gió tối đa 4.500 CFM (≈7.650 m³/h), đảm bảo phân phối không khí đồng đều trong phạm vi lớn. Cánh quạt được tối ưu hóa khí động học giúp giảm tiếng ồn xuống chỉ 53 dBA (mức áp suất âm) ở tốc độ cao.
• Hệ thống điều khiển thông minh: Tích hợp bảng điều khiển điện tử với chức năng hẹn giờ 7 ngày, chế độ ngủ, và khả năng kết nối với bộ điều khiển không dây BRC52A62/64. Hệ thống còn có tính năng tự chẩn đoán lỗi và hiển thị mã lỗi trực tiếp trên màn hình.
• Khả năng chịu áp suất tĩnh 150 Pa: Cho phép lắp đặt hệ thống ống gió dài với nhiều khúc cua mà không làm giảm hiệu suất lưu thông gió. Điều này đặc biệt quan trọng trong các công trình có không gian hạn chế hoặc yêu cầu phân phối gió đến nhiều phòng.

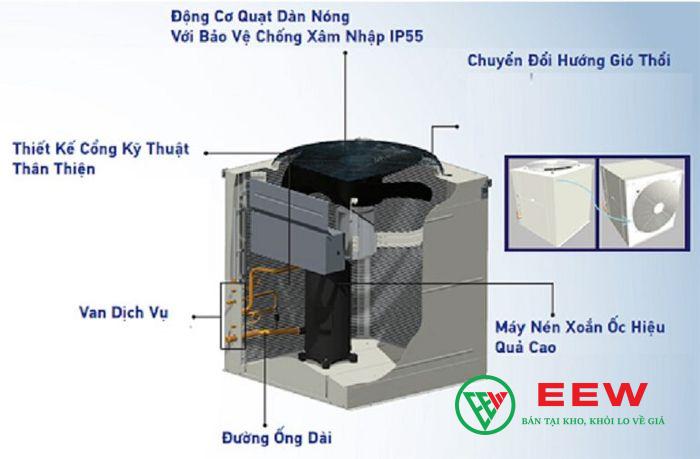

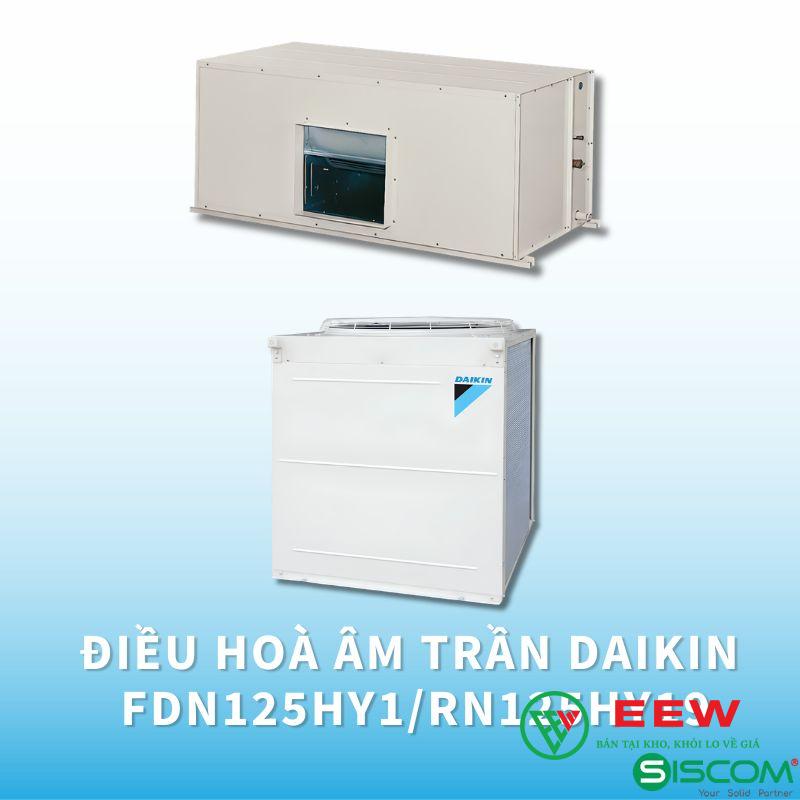

• Thiết kế module hóa: FDN125HY1 có thể ghép nối với nhiều dàn nóng RCN125HY1 để tạo thành hệ thống multi-split công suất lớn (lên đến 600.000 BTU), phù hợp cho các tòa nhà thương mại quy mô trung bình.
• Vật liệu chống ăn mòn: Vỏ máy được làm từ thép mạ kẽm phủ sơn tĩnh điện, khung nội bộ bằng nhôm chống oxy hóa, đảm bảo tuổi thọ cao ngay cả trong môi trường có độ ẩm cao như nhà hàng, bếp công nghiệp.
• Tương thích với hệ thống BMS: Hỗ trợ giao thức truyền thông Daikin để tích hợp với hệ thống quản lý tòa nhà (Building Management System), cho phép giám sát và điều khiển từ xa.

Ứng dụng của FDN125HY1 trong công trình

FDN125HY1 được thiết kế để giải quyết các thách thức về làm mát trong không gian rộng và phức tạp. Dưới đây là những ứng dụng tiêu biểu:

Trong các nhà hàng, quán ăn có không gian mở rộng từ 150-200m², FDN125HY1 giúp duy trì nhiệt độ đồng đều giữa khu vực bếp và phòng ăn mà không gây tiếng ồn khó chịu. Hệ thống ống gió có thể được bố trí để tránh luồng gió trực tiếp vào khách hàng, đồng thời đảm bảo lưu thông không khí liên tục để loại bỏ mùi thức ăn.

Đối với showroom ô tô hoặc cửa hàng bán lẻ diện tích lớn, FDN125HY1 cung cấp khả năng làm mát hiệu quả cho cả khu vực trưng bày và khu vực giao dịch. Khả năng chịu áp suất tĩnh cao cho phép lắp đặt ống gió dài để phân phối gió đến các góc xa nhất của showroom mà không làm giảm hiệu suất.

Trong các văn phòng làm việc có trần giả, FDN125HY1 được lắp đặt âm trần giúp tiết kiệm không gian và tạo môi trường làm việc yên tĩnh. Hệ thống có thể kết hợp với bộ lọc không khí HEPA (tùy chọn) để cải thiện chất lượng không khí trong văn phòng.

Đối với các xưởng sản xuất nhỏ hoặc kho hàng có yêu cầu kiểm soát nhiệt độ, FDN125HY1 có thể hoạt động liên tục ở công suất cao mà không bị quá tải nhờ thiết kế chịu tải nặng. Khả năng kết nối với nhiều dàn nóng cho phép mở rộng hệ thống khi nhu cầu tăng trưởng.

Thông số kỹ thuật chi tiết của FDN125HY1

Để đánh giá chính xác khả năng ứng dụng của FDN125HY1, cần phân tích kỹ các thông số kỹ thuật dưới đây. Những con số này không chỉ phản ánh hiệu suất mà còn quyết định yêu cầu về lắp đặt và vận hành.

Công suất và hiệu suất làm lạnh

FDN125HY1 có công suất làm lạnh danh định 125.000 BTU/h (≈36.600 W), tương đương với khả năng làm mát cho không gian 120-180m² tùy thuộc vào điều kiện môi trường và mức độ cách nhiệt của công trình. Hiệu suất năng lượng EER đạt 3,23 W/W, cao hơn mức trung bình 2,8-3,0 W/W của các sản phẩm cùng phân khúc, giúp tiết kiệm đáng kể chi phí điện năng.

Dưới đây là bảng so sánh hiệu suất với các model cùng dòng:

Lưu ý: Công suất thực tế có thể thay đổi ±5% tùy thuộc vào nhiệt độ môi trường (19-46°C DB) và độ dài đường ống gas. FDN125HY1 sử dụng van tiết lưu nhiệt (TXV) để tối ưu hóa hiệu suất làm lạnh trong mọi điều kiện hoạt động.

Kích thước, trọng lượng và yêu cầu lắp đặt

FDN125HY1 có kích thước tổng thể 885 (H) × 1.794 (W) × 850 (D) mm, với trọng lượng tịnh 130 kg. Kích thước này yêu cầu không gian lắp đặt có chiều cao trần tối thiểu 1.000 mm để đảm bảo khoảng cách thông gió và bảo trì.

Dưới đây là các yêu cầu kỹ thuật quan trọng khi lắp đặt:

• Khoảng cách an toàn:
  • Khoảng cách tối thiểu từ mặt trên của dàn lạnh đến trần: 300 mm
  • Khoảng cách từ mặt trước đến tường: 500 mm (để bảo trì)
  • Khoảng cách từ mặt bên đến tường: 200 mm
• Yêu cầu về kết cấu:
  • Trần giả phải chịu được tải trọng tối thiểu 150 kg/m²
  • Sử dụng khung treo chuyên dụng Daikin (mã phụ kiện: KAF125-1) để đảm bảo độ chắc chắn
  • Khoảng cách giữa các điểm treo không quá 1.200 mm
• Đường ống gas:
  • Đường kính ống gas lỏng: 15,88 mm (5/8″)
  • Đường kính ống gas hơi: 28,58 mm (1-1/8″)
  • Chiều dài ống tối đa: 75 m
  • Chênh lệch độ cao tối đa giữa dàn nóng và dàn lạnh: 30 m
• Hệ thống ống gió:
  • Kích thước ống gió chính: 600 × 400 mm (tùy chỉnh theo thiết kế)
  • Vật liệu ống gió: tôn mạ kẽm dày 0,6-0,8 mm
  • Áp suất tĩnh tối đa: 150 Pa (có thể điều chỉnh qua biến tần quạt)

Lưu ý quan trọng: FDN125HY1 yêu cầu nguồn điện 3 pha 380-415V/50Hz với cầu dao bảo vệ 40A cho dàn lạnh và 32A cho dàn nóng. Dây dẫn điện phải có tiết diện tối thiểu 4,0 mm² cho dàn lạnh và 10,0 mm² cho tổng thể hệ thống.

💡 Gợi ý: Điều hòa âm trần nối ống gió Daikin 100.000BTU FDN100HV1

FDN125HY1 phù hợp với đối tượng nào?

Việc lựa chọn FDN125HY1 cần dựa trên phân tích kỹ lưỡng về nhu cầu làm mát, đặc điểm công trình và ngân sách. Dưới đây là đánh giá chi tiết về đối tượng phù hợp.

Loại công trình nên sử dụng FDN125HY1

FDN125HY1 là lựa chọn tối ưu cho các công trình thương mại và công nghiệp nhẹ có diện tích từ 120-180m² với yêu cầu về hệ thống HVAC chuyên nghiệp. Cụ thể:

Các nhà hàng, quán ăn có không gian mở rộng cần hệ thống làm mát mạnh mẽ nhưng không gây tiếng ồn. FDN125HY1 với mức ồn chỉ 53 dBA (tương đương tiếng nói chuyện bình thường) và khả năng phân phối gió đồng đều qua hệ thống ống gió là giải pháp lý tưởng. Khả năng chịu áp suất tĩnh 150 Pa cho phép lắp đặt ống gió dài để phục vụ cả khu vực bếp và phòng ăn mà không làm giảm hiệu suất.

Đối với showroom ô tô, cửa hàng bán lẻ hoặc trung tâm thương mại nhỏ, FDN125HY1 cung cấp khả năng làm mát hiệu quả cho không gian rộng mà không chiếm diện tích sàn. Thiết kế âm trần giúp tối ưu hóa không gian trưng bày sản phẩm, đồng thời hệ thống ống gió có thể được bố trí để tránh luồng gió trực tiếp vào khách hàng.

Trong các văn phòng làm việc có trần giả, FDN125HY1 giúp tạo môi trường làm việc yên tĩnh và thoải mái. Khả năng kết nối với hệ thống BMS (Building Management System) cho phép quản lý tập trung và tối ưu hóa tiêu thụ năng lượng. Đặc biệt, FDN125HY1 có thể kết hợp với bộ lọc HEPA để cải thiện chất lượng không khí trong văn phòng.

Đối với các xưởng sản xuất nhỏ hoặc kho hàng có yêu cầu kiểm soát nhiệt độ, FDN125HY1 có thể hoạt động liên tục ở công suất cao mà không bị quá tải. Khả năng kết nối với nhiều dàn nóng cho phép mở rộng hệ thống khi nhu cầu tăng trưởng. Vỏ máy bằng thép mạ kẽm phủ sơn tĩnh điện cũng đảm bảo độ bền cao trong môi trường công nghiệp.

So sánh FDN125HY1 với các model khác của Daikin

Để đưa ra quyết định chính xác, cần so sánh FDN125HY1 với các model khác trong cùng dòng sản phẩm Daikin. Dưới đây là phân tích chi tiết:

Phân tích:

• FDN125HY1 vs FDN100HV1: FDN125HY1 có công suất lớn hơn 25% và hiệu suất EER cao hơn 10%, phù hợp cho không gian rộng hơn. Tuy nhiên, FDN100HV1 có mức ồn thấp hơn 2 dBA và giá thành thấp hơn, thích hợp cho các công trình nhỏ hơn hoặc yêu cầu tiếng ồn cực thấp.
• FDN125HY1 vs FDN150HY1: Cả hai model có lưu lượng gió tương đương, nhưng FDN150HY1 có công suất lớn hơn 20%. Tuy nhiên, hiệu suất EER của FDN125HY1 cao hơn 8,7%, giúp tiết kiệm điện năng đáng kể trong dài hạn. FDN125HY1 cũng có mức ồn thấp hơn 3 dBA, phù hợp cho các ứng dụng yêu cầu yên tĩnh.
• FDN125HY1 vs FDR250PY1 (Inverter): FDR250PY1 sử dụng công nghệ inverter giúp tiết kiệm điện năng hơn (EER 3,80) và mức ồn thấp hơn (48 dBA). Tuy nhiên, FDN125HY1 có ưu điểm về khả năng kết nối multi-split và giá thành thấp hơn đáng kể. Đối với các công trình yêu cầu hệ thống lớn hoặc ngân sách hạn chế, FDN125HY1 vẫn là lựa chọn tối ưu.

Cách lắp đặt và vận hành FDN125HY1 an toàn

Lắp đặt và vận hành FDN125HY1 đúng kỹ thuật không chỉ đảm bảo hiệu suất tối ưu mà còn kéo dài tuổi thọ thiết bị. Dưới đây là hướng dẫn chi tiết từ khâu chuẩn bị đến vận hành.

Yêu cầu về nguồn điện và cầu dao

FDN125HY1 yêu cầu nguồn điện 3 pha 380-415V/50Hz với các thông số kỹ thuật nghiêm ngặt để đảm bảo an toàn và hiệu suất. Dưới đây là các yêu cầu chi tiết:

• Dây dẫn điện:
  • Dây cấp nguồn cho dàn lạnh: tiết diện tối thiểu 4,0 mm² (đồng), loại dây cách điện XLPE hoặc PVC chịu được nhiệt độ 90°C
  • Dây cấp nguồn cho dàn nóng: tiết diện tối thiểu 10,0 mm² (đồng)
  • Dây liên kết giữa dàn lạnh và dàn nóng: tiết diện 4,0 mm² (đồng)
• Cầu dao bảo vệ:
  • Dàn lạnh: cầu dao tự động 40A (loại 3P)
  • Dàn nóng: cầu dao tự động 32A (loại 3P)
  • Tổng hệ thống: cầu dao tự động 40A (loại 3P)
• Yêu cầu về tiếp địa:
  • Hệ thống phải được tiếp địa với điện trở đất ≤ 10Ω
  • Dây tiếp địa có tiết diện tối thiểu 10,0 mm² (đồng)
• Biến áp cách ly (nếu cần):
  • Trong trường hợp nguồn điện không ổn định hoặc có nguy cơ nhiễu điện, nên sử dụng biến áp cách ly 3 pha công suất ≥ 15 kVA

Lưu ý quan trọng: Trước khi cấp điện, phải kiểm tra pha và thứ tự pha bằng đồng hồ đo chuyên dụng. FDN125HY1 có chức năng phát hiện sai pha và mất pha, nhưng việc kiểm tra trước giúp tránh hư hỏng thiết bị.

Quy trình kiểm tra nguồn điện:

1. Đo điện áp giữa các pha: phải nằm trong khoảng 380-415V ±5%
2. Kiểm tra cân bằng pha: chênh lệch điện áp giữa các pha không quá 3%
3. Đo điện trở cách điện: ≥ 1 MΩ (ở điện áp 500V DC)
4. Kiểm tra tiếp địa: điện trở đất ≤ 10Ω

Lưu ý khi đấu nối ống gió và hệ thống

Hệ thống ống gió đóng vai trò quyết định đến hiệu suất và độ ồn của FDN125HY1. Dưới đây là các yêu cầu kỹ thuật và lưu ý quan trọng:

1. Thiết kế hệ thống ống gió:

• Sử dụng phần mềm thiết kế chuyên dụng (như Duct Sizer hoặc Revit MEP) để tính toán kích thước ống gió chính xác, đảm bảo vận tốc gió trong ống nằm trong khoảng 4-6 m/s
• Đường ống chính nên có kích thước 600 × 400 mm (cho lưu lượng 4.500 CFM), có thể điều chỉnh theo thiết kế cụ thể
• Sử dụng ống gió mềm (flexible duct) cho các nhánh phụ để giảm tiếng ồn và dễ dàng lắp đặt
• Bố trí các miệng gió sao cho không khí được phân phối đồng đều, tránh luồng gió trực tiếp vào người sử dụng

2. Vật liệu và cách nhiệt:

• Ống gió chính: tôn mạ kẽm dày 0,6-0,8 mm, cách nhiệt bằng bông thủy tinh dày 25 mm (mật độ 48 kg/m³) phủ lớp nhôm
• Ống gió mềm: loại có lớp cách nhiệt dày 13 mm, đường kính trong ≥ 200 mm
• Đảm bảo tất cả các mối nối được bịt kín bằng băng keo nhôm chuyên dụng để tránh rò rỉ không khí

3. Lắp đặt và cân bằng hệ thống:

• Sử dụng giá đỡ ống gió chuyên dụng, khoảng cách giữa các giá đỡ không quá 1.500 mm
• Lắp đặt van điều chỉnh lưu lượng (damper) tại mỗi nhánh ống để cân bằng hệ thống
• Sau khi lắp đặt, tiến hành cân bằng hệ thống bằng cách đo lưu lượng gió tại mỗi miệng gió và điều chỉnh damper cho phù hợp
• Đảm bảo áp suất tĩnh tại đầu ra của FDN125HY1 không vượt quá 150 Pa để tránh quá tải động cơ quạt

4. Kiểm tra và vận hành thử:

🔎 Xem ngay: Điều hòa âm trần nối ống gió Daikin 150.000BTU FDN150HY1

1. Kiểm tra toàn bộ hệ thống ống gió để đảm bảo không có rò rỉ hoặc tắc nghẽn
2. Vận hành thử FDN125HY1 ở chế độ cao nhất trong 30 phút và kiểm tra:
   • Áp suất tĩnh tại đầu ra (phải ≤ 150 Pa)
   • Lưu lượng gió tại các miệng gió (phải đồng đều)
   • Mức ồn (không vượt quá 53 dBA)
   • Nhiệt độ không khí đầu ra (phải đạt 12-15°C khi nhiệt độ môi trường 35°C)
3. Điều chỉnh damper và tốc độ quạt để đạt hiệu suất tối ưu

Lưu ý quan trọng: Trong quá trình vận hành, cần định kỳ kiểm tra và vệ sinh hệ thống ống gió (6 tháng/lần) để đảm bảo hiệu suất và chất lượng không khí. Các miệng gió và lưới lọc cũng cần được vệ sinh thường xuyên để tránh tích tụ bụi bẩn ảnh hưởng đến lưu lượng gió.

Giá điều hòa nối ống gió Daikin FDN125HY1 bao nhiêu?

Giá thành của FDN125HY1 phụ thuộc vào nhiều yếu tố như chính sách của nhà phân phối, thời điểm mua hàng, và các dịch vụ đi kèm. Tuy nhiên, để đưa ra quyết định đầu tư chính xác, cần hiểu rõ cấu trúc chi phí và giá trị kỹ thuật mà sản phẩm mang lại.

Dựa trên thông tin từ các đại lý phân phối chính hãng tại Việt Nam, giá bán lẻ của FDN125HY1 (chỉ tính dàn lạnh) thường dao động trong khoảng 80-100 triệu đồng (chưa bao gồm VAT và chi phí lắp đặt). Giá này có thể thay đổi tùy thuộc vào:

• Chính sách khuyến mãi của nhà phân phối
• Số lượng mua (mua số lượng lớn thường được chiết khấu)
• Thời điểm mua hàng (mùa cao điểm thường có giá cao hơn)
• Khu vực địa lý (giá tại các thành phố lớn thường cao hơn)

Để có bức tranh đầy đủ về chi phí, cần tính toán tổng chi phí đầu tư bao gồm:

Mặc dù chi phí đầu tư ban đầu của FDN125HY1 cao hơn so với các giải pháp điều hòa thông thường, nhưng hiệu suất năng lượng EER 3,23 W/W và tuổi thọ thiết kế 15-20 năm giúp tiết kiệm đáng kể chi phí vận hành trong dài hạn. Để tối ưu hóa ngân sách, nên:

• Lựa chọn nhà phân phối uy tín để đảm bảo chất lượng sản phẩm và dịch vụ hậu mãi
• Tính toán kỹ lưỡng nhu cầu làm mát để tránh đầu tư thừa công suất
• Thiết kế hệ thống ống gió tối ưu để giảm chi phí vật tư và lắp đặt
• Lên kế hoạch bảo trì định kỳ để duy trì hiệu suất và kéo dài tuổi thọ thiết bị

Lưu ý: Giá trên chỉ mang tính chất tham khảo. Để có báo giá chính xác nhất, khách hàng nên liên hệ trực tiếp với các đại lý phân phối chính hãng của Daikin để được tư vấn và báo giá cụ thể theo nhu cầu.

FDN125HY1 là giải pháp điều hòa âm trần nối ống gió chuyên nghiệp, kết hợp giữa công suất lớn 125.000 BTU, hiệu suất năng lượng cao (EER 3,23 W/W) và khả năng tích hợp hệ thống linh hoạt. Với thiết kế chịu áp suất tĩnh 150 Pa, lưu lượng gió 4.500 CFM và mức ồn chỉ 53 dBA, sản phẩm đáp ứng hoàn hảo các yêu cầu khắt khe về kỹ thuật và môi trường làm việc trong không gian thương mại từ 120-180m².

Khả năng kết nối multi-split, tương thích với hệ thống BMS và thiết kế module hóa giúp FDN125HY1 trở thành lựa chọn tối ưu cho các công trình yêu cầu hệ thống HVAC chuyên nghiệp như nhà hàng, showroom, văn phòng hoặc xưởng sản xuất. Mặc dù chi phí đầu tư ban đầu cao, nhưng hiệu suất vượt trội và tuổi thọ dài hạn mang lại giá trị kinh tế rõ rệt trong suốt vòng đời sản phẩm.
