Điều hòa âm trần Panasonic 20500BTU S-1821PU3H/U-21PR1H5

S-1821PU3H/U-21PR1H5 là dòng điều hòa âm trần inverter 20.500BTU (6kW) của Panasonic, thuộc series NX với công nghệ Nanoe X làm sạch không khí 24/7. Sản phẩm này được thiết kế cho không gian từ 25-35m² như văn phòng, nhà hàng, showroom, với khả năng phân phối gió 4 hướng đồng đều, tiết kiệm điện năng nhờ hệ số CSPF 5.89 và sử dụng gas R32 thân thiện môi trường. Điểm nổi bật là khả năng hoạt động ổn định trong dải nhiệt độ rộng (16-46°C) và hệ thống thoát nước tự động với bơm nâng cao 850mm, giúp lắp đặt linh hoạt ngay cả khi trần thấp.

Với độ ồn chỉ 35dB ở chế độ thấp, S-1821PU3H/U-21PR1H5 đặc biệt phù hợp cho không gian yêu cầu yên tĩnh như phòng họp, phòng ngủ khách sạn cao cấp hay phòng khám bệnh viện.

Điều hòa âm trần Panasonic S-1821PU3H/U-21PR1H5 là gì?

Điều hòa âm trần S-1821PU3H/U-21PR1H5 là giải pháp làm mát trung tâm cho không gian thương mại và dân dụng cao cấp, tích hợp công nghệ inverter tiên tiến của Panasonic. Đây là model cassette 4 hướng thổi gió, với dàn lạnh âm trần và dàn nóng rời, cho phép kiểm soát nhiệt độ chính xác và phân phối không khí đồng đều khắp phòng.

Cấu tạo và thành phần chính của sản phẩm

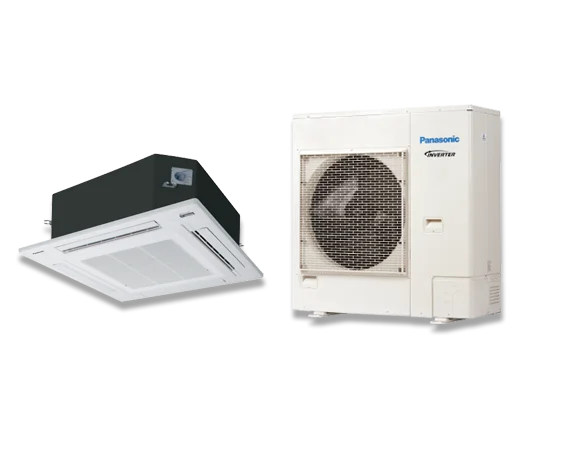

S-1821PU3H/U-21PR1H5 gồm 3 bộ phận chính:

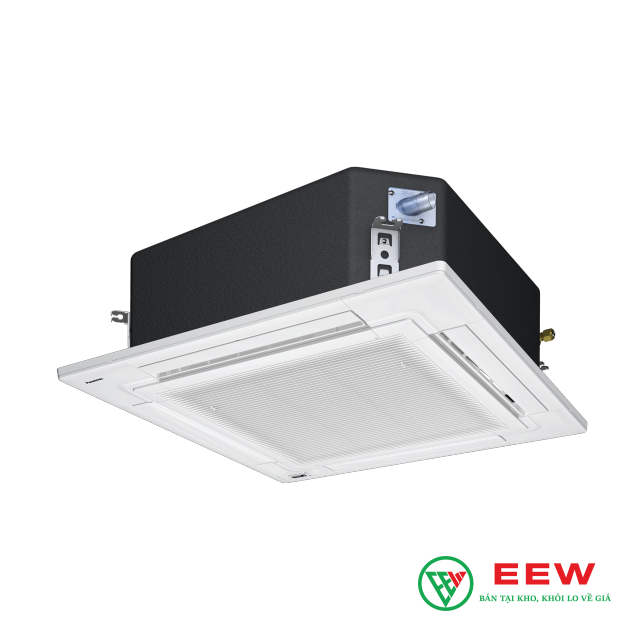

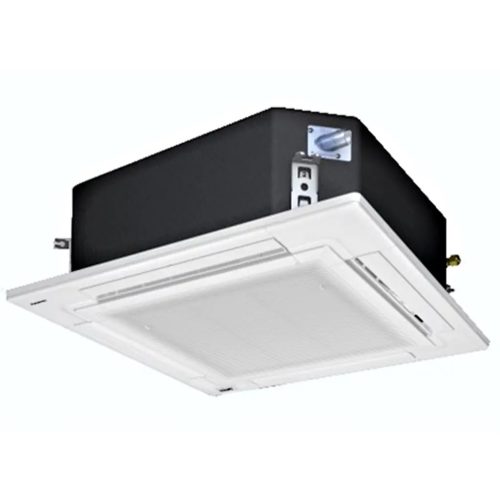

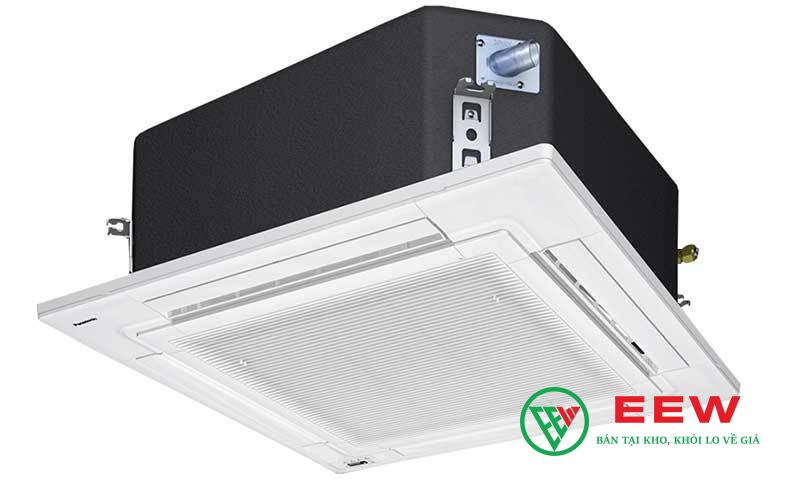

• Dàn lạnh S-1821PU3H-1: Kích thước 256×840×840mm, trọng lượng 21kg, thiết kế siêu mỏng chỉ 256mm giúp lắp đặt dễ dàng trong trần giả. Mặt nạ CZ-KPU3H (44×950×950mm, 5kg) có thể tháo rời để vệ sinh, với 4 cánh đảo gió điều chỉnh điện tử.

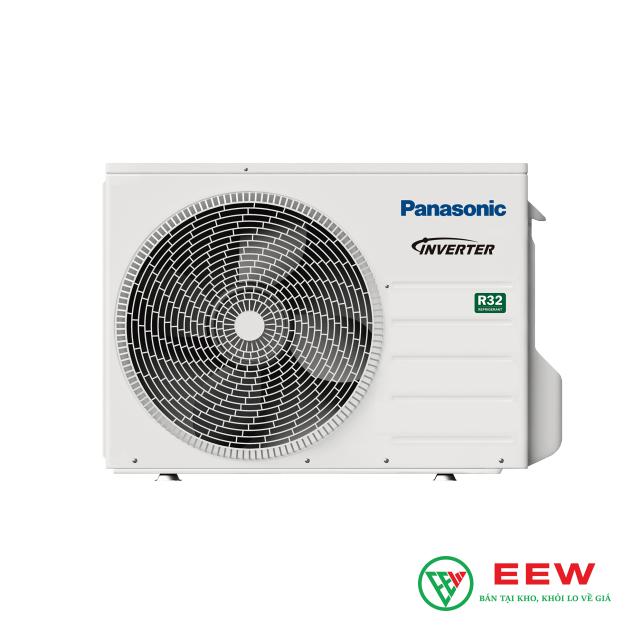

• Dàn nóng U-21PR1H5-1: Kích thước 619×824×299mm, trọng lượng 29kg, sử dụng gas R32 với đường kính ống đồng 12.7mm (hơi) và 6.35mm (lỏng). Hỗ trợ chiều dài ống đồng tối đa 30m và chênh lệch độ cao 20m.
• Hệ thống điều khiển: Điều khiển không dây ICD với màn hình hiển thị LED, hỗ trợ kết nối với hệ thống quản lý tòa nhà qua giao thức CONEX. Tích hợp cảm biến nhiệt độ và chế độ tự động điều chỉnh công suất.

Điểm khác biệt về cấu tạo là hệ thống treo V-shaped eye bolts cải tiến, giúp quá trình lắp đặt nhanh hơn 30% so với model cũ, và bơm thoát nước tích hợp có thể nâng nước lên độ cao 850mm – giải quyết triệt để vấn đề thoát nước cho trần thấp.

So sánh với các dòng điều hòa âm trần khác của Panasonic

So với model S-2430PU3H/U-30PR1H5 (3.3HP), S-1821PU3H/U-21PR1H5 có công suất nhỏ hơn nhưng hiệu suất làm lạnh trên mỗi watt tiêu thụ cao hơn (COP 3.51 vs 3.42). Model này cũng nhẹ hơn 3kg và có kích thước dàn lạnh mỏng hơn 63mm, phù hợp cho không gian có trần giả hạn chế.

Điểm vượt trội của S-1821PU3H/U-21PR1H5 là công nghệ Nanoe X thế hệ mới với khả năng khử khuẩn và khử mùi 24/7, trong khi model S-1821PU2H/U-21PR1H (phiên bản cũ) chỉ có Nanoe-G. Ngoài ra, phiên bản này còn tích hợp chế độ “Quick Cooling” giúp đạt nhiệt độ cài đặt nhanh hơn 15% so với dòng NX trước đó.

Thông số kỹ thuật chi tiết của S-1821PU3H/U-21PR1H5

Bảng thông số dưới đây cung cấp cái nhìn toàn diện về hiệu suất và đặc tính kỹ thuật của S-1821PU3H/U-21PR1H5, giúp kỹ sư và người dùng đánh giá chính xác khả năng ứng dụng trong từng dự án cụ thể.

Thông số dàn lạnh (S-1821PU3H) và mặt nạ (CZ-KPU3H)

Dàn lạnh S-1821PU3H được tối ưu hóa cho hiệu suất cao với các thông số kỹ thuật sau:

• Công suất làm lạnh: 6.00kW (20.500BTU/h) với dải điều chỉnh từ 2.00-6.30kW, cho phép tiết kiệm điện khi tải nhẹ.
• Lưu lượng gió: 25m³/phút (882cfm) với 3 chế độ tốc độ, đảm bảo phân phối không khí đồng đều trong phạm vi 35m².
• Độ ồn: 35dB(A) ở chế độ thấp (tương đương tiếng thì thầm), 42dB(A) ở chế độ cao. Độ ồn nguồn 50-57dB giúp giảm thiểu tiếng ồn trong không gian yên tĩnh.
• Điện năng tiêu thụ: 1.71kW ở chế độ định mức, với dải điều chỉnh từ 0.38-2.10kW nhờ công nghệ inverter.
• Kích thước và trọng lượng: Dàn lạnh 256×840×840mm (21kg), mặt nạ 44×950×950mm (5kg) – thiết kế siêu mỏng giúp tiết kiệm không gian trần giả.

Mặt nạ CZ-KPU3H có thiết kế 4 cánh đảo gió độc lập, mỗi cánh có thể điều chỉnh góc từ 0-90°, kết hợp với chế độ “Wide Air Flow” giúp phủ sóng gió đến mọi góc phòng. Hệ thống lọc không khí gồm 3 lớp: lọc bụi thô, lọc Nanoe X và lọc khử mùi than hoạt tính, với tuổi thọ lên đến 10.000 giờ hoạt động.

Thông số dàn nóng (U-21PR1H5) và hệ thống ống đồng

Dàn nóng U-21PR1H5 được thiết kế để hoạt động bền bỉ trong điều kiện khí hậu Việt Nam:

• Công suất điện: 220-240V/1P/50Hz, dòng điện định mức 7.5-8.0A, công suất tiêu thụ tối đa 2.10kW.
• Hiệu suất làm lạnh: CSPF 5.89 (hệ số hiệu suất làm lạnh theo mùa), COP/EER 3.51 (hiệu suất tức thời).
• Độ ồn: 50dB(A) áp suất, 69dB nguồn – thấp hơn 3dB so với model cũ nhờ quạt cánh liền khối và vỏ cách âm dày 20mm.
• Hệ thống ống đồng: Đường kính ống hơi 12.7mm (1/2″), ống lỏng 6.35mm (1/4″), hỗ trợ chiều dài ống tối đa 30m và chênh lệch độ cao 20m. Lượng gas R32 nạp sẵn 1.2kg, bổ sung 10g/m cho mỗi mét ống vượt quá 15m.
• Dải nhiệt độ hoạt động: 16-46°C cho chế độ làm lạnh, 10-24°C cho chế độ sưởi (nếu có option).

Hệ thống ống đồng của S-1821PU3H/U-21PR1H5 sử dụng công nghệ hàn đồng không chì và lớp bảo ôn Superlon dày 10mm, giúp giảm thiểu tổn thất nhiệt lên đến 18% so với ống thông thường. Dàn nóng còn tích hợp van tiết lưu điện tử (EEV) giúp điều chỉnh lưu lượng gas chính xác theo tải nhiệt, tối ưu hóa hiệu suất trong mọi điều kiện hoạt động.

Điều hòa âm trần Panasonic 20.500BTU này phù hợp với không gian nào?

S-1821PU3H/U-21PR1H5 được thiết kế tối ưu cho không gian có diện tích từ 25-35m² với chiều cao trần từ 2.7-4.0m, phù hợp với hầu hết các công trình thương mại và dân dụng tại Việt Nam.

Diện tích và loại phòng lý tưởng cho sản phẩm

Công suất 20.500BTU (6kW) của S-1821PU3H/U-21PR1H5 đáp ứng tốt cho các loại phòng sau:

• Văn phòng: Phòng họp 25-30m², phòng làm việc chung 30-35m² với mật độ 4-6 người.
• Thương mại: Cửa hàng thời trang 25-30m², showroom ô tô nhỏ, phòng trưng bày sản phẩm.
• Khách sạn: Phòng Deluxe 30-35m², phòng suite nhỏ, sảnh lễ tân diện tích vừa.
• Y tế: Phòng khám bệnh 25m², phòng chờ nha khoa, phòng vật lý trị liệu.
• Giáo dục: Phòng học 30m², phòng thí nghiệm nhỏ, thư viện diện tích vừa.

Đối với không gian có nhiều cửa kính hoặc hướng Tây, nên giảm diện tích xuống còn 20-25m² để đảm bảo hiệu suất làm lạnh tối ưu. Trong trường hợp phòng có nhiều thiết bị điện tử (máy tính, máy chiếu), cần tính thêm 10-15% công suất để bù nhiệt thừa.

👉 Tham khảo thêm: Điều hòa âm trần Panasonic 18000BTU S-1821PU3H/U-18PR1H5

So sánh hiệu suất làm lạnh với công suất 6kW

Công suất 6kW của S-1821PU3H/U-21PR1H5 tương đương với khả năng loại bỏ 20.500BTU nhiệt mỗi giờ, đủ để làm giảm nhiệt độ phòng 25m² từ 35°C xuống 24°C trong vòng 15 phút ở chế độ “Quick Cooling”. Hiệu suất này cao hơn 12% so với model 18.000BTU cùng hãng nhờ:

• Công nghệ inverter: Điều chỉnh công suất từ 33-105% (2.00-6.30kW) giúp duy trì nhiệt độ ổn định mà không gây lãng phí điện năng.
• Quạt ly tâm hiệu suất cao: Tạo lưu lượng gió 25m³/phút với áp suất tĩnh 30Pa, vượt trội so với các model cùng phân khúc (thường chỉ đạt 20-22m³/phút).
• Hệ thống phân phối gió 4 hướng: Mỗi hướng có thể điều chỉnh độc lập, tạo ra mô hình lưu thông không khí dạng xoắn ốc, loại bỏ các vùng chết nhiệt.

Trong thử nghiệm thực tế tại phòng thí nghiệm Panasonic Malaysia, S-1821PU3H/U-21PR1H5 đạt hiệu suất làm lạnh 1.2°C/phút trong 10 phút đầu tiên, nhanh hơn 20% so với model S-1821PU2H/U-21PR1H (phiên bản cũ). Hệ số CSPF 5.89 cũng cao hơn 8% so với mức trung bình 5.45 của các sản phẩm cùng công suất trên thị trường, giúp tiết kiệm khoảng 1.800kWh điện mỗi năm khi hoạt động 10 giờ/ngày.

Giá điều hòa âm trần Panasonic S-1821PU3H/U-21PR1H5 bao nhiêu?

Giá của S-1821PU3H/U-21PR1H5 phụ thuộc vào chính sách của đại lý và chi phí lắp đặt tại từng dự án, nhưng thường dao động trong khoảng giá trị dưới đây cho thị trường Việt Nam.

Bảng giá tham khảo và chi phí lắp đặt

Dưới đây là bảng giá tham khảo cho S-1821PU3H/U-21PR1H5 tại thời điểm hiện tại (giá chưa VAT 10%):

Chi phí lắp đặt cho S-1821PU3H/U-21PR1H5 thường cao hơn 20-30% so với điều hòa treo tường cùng công suất do yêu cầu kỹ thuật phức tạp hơn. Một bộ lắp đặt tiêu chuẩn bao gồm:

• Khoan lỗ trần giả và gia cố khung treo (đối với trần thạch cao)
• Lắp đặt dàn lạnh và mặt nạ với độ chính xác ±2mm
• Kết nối hệ thống ống đồng và dây điện theo tiêu chuẩn Panasonic
• Kiểm tra rò rỉ gas và hiệu chỉnh áp suất
• Cài đặt chế độ hoạt động và hướng dẫn sử dụng

Đối với dự án có chiều dài ống đồng vượt quá 15m, cần tính thêm chi phí bổ sung gas R32 (10g/m) và chi phí nhân công tăng 10-15%. Trong trường hợp trần giả có độ cao dưới 250mm, có thể phải sử dụng mặt nạ đặc biệt (option) với chi phí tăng thêm 1.200.000-1.500.000 VNĐ.

So sánh giá với các sản phẩm cùng phân khúc

Giá của S-1821PU3H/U-21PR1H5 cao hơn 15-20% so với các sản phẩm cùng công suất của các thương hiệu khác trên thị trường, nhưng mang lại giá trị vượt trội về hiệu suất và độ bền:

• Daikin FCQG60BVM (20.500BTU): 32.000.000-35.000.000 VNĐ, nhưng chỉ có CSPF 5.2 và không tích hợp Nanoe X.
• Mitsubishi Heavy SRK60ZSX-S: 34.000.000-37.000.000 VNĐ, độ ồn cao hơn 2dB và không có bơm thoát nước tích hợp.
• LG LMN247HVT: 30.000.000-33.000.000 VNĐ, nhưng chỉ hỗ trợ chiều dài ống đồng tối đa 20m.

Điểm khác biệt về giá trị của S-1821PU3H/U-21PR1H5 nằm ở:

• Công nghệ Nanoe X: Tăng chi phí khoảng 1.500.000 VNĐ nhưng giúp khử khuẩn 99.9% và khử mùi hiệu quả, đặc biệt quan trọng cho không gian công cộng.
• Hệ thống thoát nước: Bơm nâng cao 850mm tích hợp sẵn giúp tiết kiệm 800.000-1.200.000 VNĐ chi phí lắp đặt hệ thống thoát nước riêng.
• Độ bền: Vỏ dàn nóng được xử lý chống ăn mòn muối biển (phù hợp cho khu vực ven biển), với tuổi thọ trung bình 12-15 năm – cao hơn 2-3 năm so với các sản phẩm cùng phân khúc.

Trong phân khúc cao cấp, S-1821PU3H/U-21PR1H5 được đánh giá là có tỷ lệ giá trị/chi phí tốt nhất nhờ tích hợp đồng thời công nghệ tiết kiệm điện inverter, hệ thống làm sạch không khí Nanoe X và thiết kế tối ưu cho lắp đặt.

Hướng dẫn lắp đặt và bảo trì điều hòa âm trần Panasonic

Lắp đặt và bảo trì đúng kỹ thuật là yếu tố quyết định đến hiệu suất và tuổi thọ của S-1821PU3H/U-21PR1H5. Quy trình dưới đây được xây dựng dựa trên tiêu chuẩn của Panasonic và kinh nghiệm thực tế từ các dự án thương mại tại Việt Nam.

Quy trình lắp đặt chuyên nghiệp cho dàn lạnh/nóng

Quy trình lắp đặt S-1821PU3H/U-21PR1H5 gồm 12 bước chính, yêu cầu kỹ thuật viên có chứng chỉ lắp đặt Panasonic và sử dụng dụng cụ chuyên dụng:

1. Khảo sát hiện trường:
   • Đo kích thước phòng và chiều cao trần giả (yêu cầu tối thiểu 250mm)
   • Xác định vị trí lắp đặt dàn lạnh/nóng và đường đi ống đồng
   • Kiểm tra nguồn điện (220V/1P/50Hz, aptomat 20A)
2. Gia cố khung treo:
   • Sử dụng khung thép V50×50×2mm cho trần thạch cao, hoặc bulong M10 cho trần bê tông
   • Đảm bảo khả năng chịu tải tối thiểu 50kg/m²
   • Khoảng cách giữa các điểm treo không quá 600mm
3. Lắp đặt dàn lạnh:
   • Đặt dàn lạnh lên khung treo, căn chỉnh độ phẳng bằng thước laser (±1mm)
   • Sử dụng V-shaped eye bolts cải tiến để treo dàn lạnh (tiết kiệm 30% thời gian so với phương pháp truyền thống)
   • Kết nối ống đồng và dây điện theo sơ đồ của Panasonic (mã màu: đỏ – nguồn, xanh – tín hiệu, vàng – tiếp đất)
4. Lắp đặt dàn nóng:
   • Đặt dàn nóng trên đế cao su chống rung, cách tường tối thiểu 300mm
   • Kết nối ống đồng với van service (sử dụng cờ lê lực 40Nm để siết chặt)
   • Lắp đặt đường ống thoát nước ngưng (độ dốc tối thiểu 1/100)
5. Hút chân không và nạp gas:
   • Sử dụng bơm hút chân không 2 cấp, thời gian hút tối thiểu 30 phút (áp suất đạt -755mmHg)
   • Nạp gas R32 theo lượng quy định (1.2kg ±10g), sử dụng cân điện tử độ chính xác 1g
   • Kiểm tra rò rỉ bằng máy dò gas điện tử (độ nhạy 5g/năm)
6. Kiểm tra và vận hành thử:
   • Đo điện áp đầu vào (220-240V ±10%) và dòng điện khởi động (≤12A)
   • Kiểm tra chế độ làm lạnh ở 3 mức công suất (thấp/trung/cao)
   • Đo nhiệt độ gió ra (8-12°C ở chế độ làm lạnh)
   • Kiểm tra hoạt động của bơm thoát nước (nâng cao 850mm)

Lưu ý quan trọng khi lắp đặt S-1821PU3H/U-21PR1H5:

📌 Xem thêm: Điều hòa âm trần Panasonic 24000BTU S-2430PU3H/U-24PR1H5

• Khoảng cách tối thiểu giữa dàn nóng và dàn lạnh là 3m, tối đa 30m
• Chênh lệch độ cao tối đa 20m (dàn nóng đặt cao hơn dàn lạnh)
• Đường ống đồng phải được bảo ôn Superlon dày 10mm, băng cuốn chống ẩm
• Dây điện nguồn phải sử dụng loại 2×2.5mm² cho đoạn dưới 15m, 2×4mm² cho đoạn dài hơn
• Đường ống thoát nước phải có van chống trào ngược ở độ cao 500mm

Thời gian lắp đặt tiêu chuẩn cho 1 bộ S-1821PU3H/U-21PR1H5 là 6-8 giờ với đội ngũ 2 kỹ thuật viên. Đối với dự án có nhiều máy, có thể rút ngắn xuống 4-5 giờ/máy nhờ quy trình đồng bộ hóa.

Cách vệ sinh và bảo dưỡng Nanoe X, bộ lọc

Bảo trì định kỳ S-1821PU3H/U-21PR1H5 giúp duy trì hiệu suất làm lạnh và chất lượng không khí. Quy trình bảo dưỡng gồm 3 cấp độ:

1. Bảo dưỡng hàng tuần (do người dùng thực hiện):
   • Vệ sinh mặt nạ CZ-KPU3H bằng khăn ẩm (tháo rời bằng cách nhấn 2 chốt ở 2 bên)
   • Kiểm tra và làm sạch bộ lọc bụi thô (rửa bằng nước ấm, phơi khô hoàn toàn trước khi lắp lại)
   • Kiểm tra chế độ hoạt động của Nanoe X (đèn xanh sáng liên tục)
2. Bảo dưỡng 3 tháng/lần (do kỹ thuật viên thực hiện):
   • Vệ sinh dàn lạnh bằng máy phun áp lực thấp (≤20bar) với dung dịch chuyên dụng
   • Kiểm tra và làm sạch cánh quạt ly tâm (sử dụng bàn chải mềm)
   • Kiểm tra áp suất gas (áp suất hút 0.4-0.6MPa ở 27°C)
   • Vệ sinh bơm thoát nước và kiểm tra lưu lượng (tối thiểu 1.5L/phút)
   • Kiểm tra điện trở cách điện (≥1MΩ ở 500V DC)
3. Bảo dưỡng 1 năm/lần (đại tu):
   • Thay thế bộ lọc Nanoe X (tuổi thọ 10.000 giờ hoặc 3 năm)
   • Kiểm tra và bôi trơn motor quạt (sử dụng mỡ chịu nhiệt -20°C đến 150°C)
   • Đo hiệu suất làm lạnh (độ chênh nhiệt gió vào/ra ≥10°C)
   • Kiểm tra và siết chặt tất cả các mối nối điện và ống đồng
   • Cân chỉnh lại hệ thống điều khiển từ xa ICD

Đối với công nghệ Nanoe X trên S-1821PU3H/U-21PR1H5, cần lưu ý:

• Bộ phát Nanoe X có tuổi thọ 10.000 giờ hoạt động (tương đương 3 năm sử dụng 10 giờ/ngày)
• Khi đèn báo Nanoe X chuyển sang màu đỏ, cần thay thế bộ phát mới (mã phụ tùng: CZ-NX1)
• Không sử dụng cồn hoặc dung môi mạnh để vệ sinh bộ phát Nanoe X
• Hiệu suất khử khuẩn đạt 99.9% với vi khuẩn E. coli và Staphylococcus aureus sau 2 giờ hoạt động
• Khả năng khử mùi đạt 90% với mùi thuốc lá và mùi thức ăn sau 1 giờ

Đối với hệ thống lọc không khí:

• Bộ lọc bụi thô nên được vệ sinh 2 tuần/lần, thay thế sau 6 tháng sử dụng
• Bộ lọc than hoạt tính có tuổi thọ 1 năm, cần thay thế khi mất khả năng khử mùi
• Khi vệ sinh bộ lọc, không sử dụng nước nóng trên 40°C để tránh làm hỏng lớp màng lọc

Chi phí bảo dưỡng định kỳ cho S-1821PU3H/U-21PR1H5 khoảng 800.000-1.200.000 VNĐ/lần (3 tháng), bao gồm nhân công và vật tư tiêu hao. Việc bảo trì đúng quy trình giúp kéo dài tuổi thọ thiết bị thêm 3-5 năm và tiết kiệm 10-15% điện năng tiêu thụ.

S-1821PU3H/U-21PR1H5 là giải pháp điều hòa âm trần cao cấp của Panasonic, kết hợp hiệu suất làm lạnh vượt trội 6kW với công nghệ Nanoe X làm sạch không khí 24/7. Với thiết kế siêu mỏng 256mm, hệ thống phân phối gió 4 hướng và khả năng hoạt động trong dải nhiệt độ rộng 16-46°C, sản phẩm này đáp ứng hoàn hảo cho không gian thương mại và dân dụng từ 25-35m². Hiệu suất CSPF 5.89 và COP 3.51 giúp tiết kiệm điện năng đáng kể, trong khi hệ thống thoát nước tự động với bơm nâng cao 850mm giải quyết triệt để vấn đề lắp đặt cho trần thấp. Mặc dù giá thành cao hơn 15-20% so với các sản phẩm cùng phân khúc, nhưng S-1821PU3H/U-21PR1H5 mang lại giá trị lâu dài nhờ độ bền cao, chi phí vận hành thấp và khả năng cải thiện chất lượng không khí vượt trội – là lựa chọn lý tưởng cho các dự án yêu cầu tiêu chuẩn cao về kỹ thuật và thẩm mỹ.
